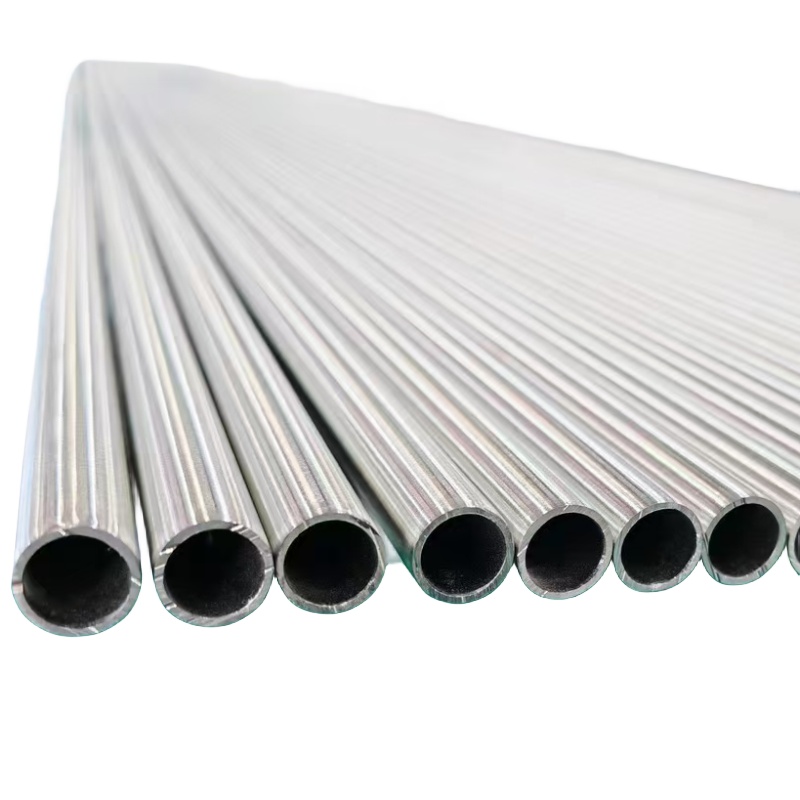

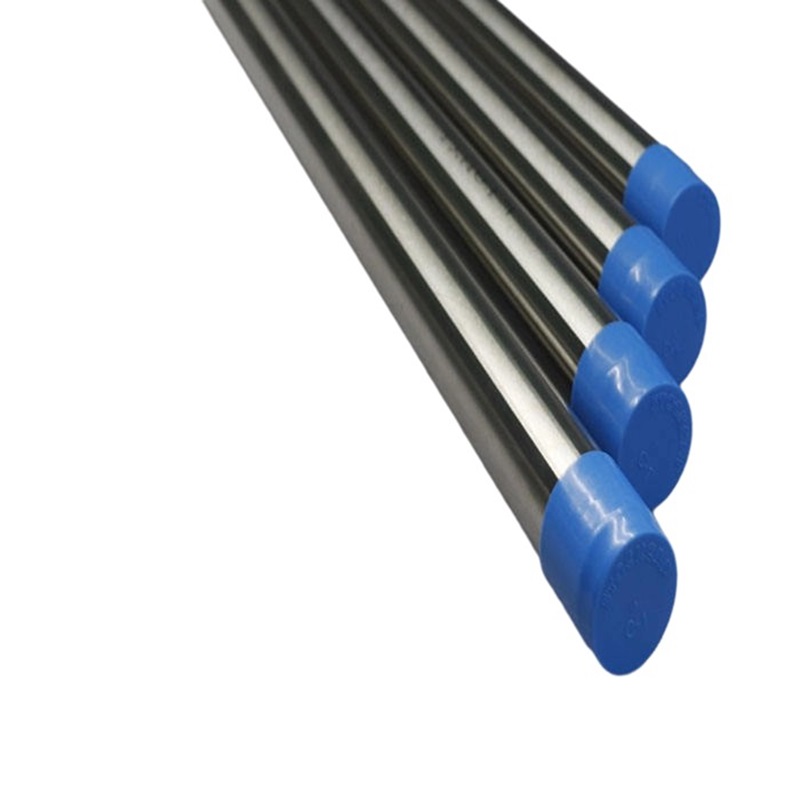

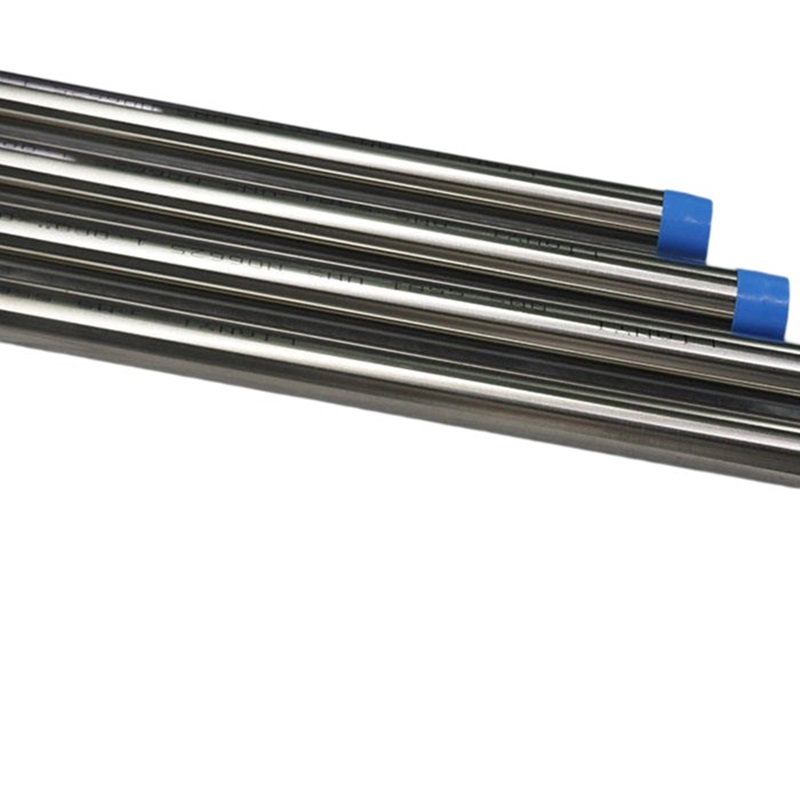

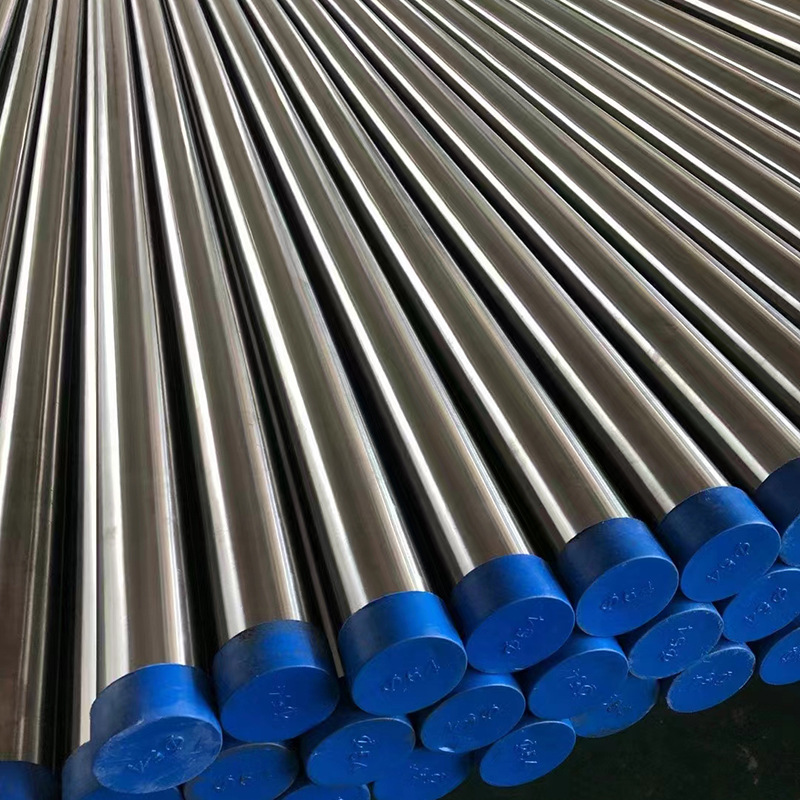

عملية البرد من الفولاذ المقاوم للصدأ أنبوب أدوات سلس لقياس والتحكم في تدفق جهاز

تشير أنابيب الأجهزة إلى الأنابيب أو الأنابيب المستخدمة لتوصيل الأدوات بالأنابيب الرئيسية ، أو الأدوات الأخرى والأجهزة ، أو إلى المعدات.

أنبوب أداة الصلب غير القابل للصدأ هو جهاز قياس ومراقبة يعتمد على مبدأ القياس ويستخدم على نطاق واسع في الحقول الصناعية والمدنية. مبدأ العمل الخاص به هو قياس والتحكم في التدفق من خلال اختلاف الضغط الناتج عندما يمر السائل عبر خط الأنابيب. قم بإعداد وحدة قياس في خط الأنابيب ، وقياس اختلاف الضغط في السائل في الوحدة ، ثم استخدم صيغة حساب التدفق القياسية للحصول على معدل التدفق.

نظرًا لأن أنابيب أداة الفولاذ المقاوم للصدأ يجب أن تحتوي على مقاومة تآكل موثوقة ومقاومة للحرارة ، يتم اختيار الفولاذ المقاوم للصدأ الأوستنيتي على مستوى العالم كمواد أنابيب الضغط.

1. المواد الشائعة الاستخدام:

AISI و EN/DIN/ISO

ASTM /AISI: 316 /316L ، 304 /304L ، 321 /321H ، 316TI ، 347 /347H ؛

EN/DIN: 1.4301/1.4307 ، 1.4401/1.4404 ، 1.4541/1.4878 ، 1.4571.

مزدوجة الفولاذ المقاوم للصدأ

ASTM / AISI: S31803 ، S32750 ، S32760 ، 2205 ، 904 / 904L.

EN/DIN: 1.4462 ، 1.4410 ، 1.4539.

درجة الفولاذ المقاوم للصدأ الشهيرة لأنابيب الأدوات هي 304 / 304L و 316 / 316L.

2. الانتهاء من السطح:

فراغ مشرق الصلب أو الواقي الصلب مشرق. الانتهاء من السطح: ميكانيكية مصقولة 320 جنية أو 400 درجة.

3. التحمل الأبعاد:

O.D: ± 0.0.5 مم ؛ دبليو تي: ± 10 ٪ ؛ أو عند طلب المشتري.

سيناريوهات التصنيف والتطبيق لخطوط أنابيب الأدوات

1. خط أنابيب الغاز

خطوط أنابيب الغاز عبارة عن خطوط أنابيب تستخدم لنقل وسائل الإعلام الغازية وتستخدم عمومًا في عدادات تدفق الغاز ، ومراحل الضغط وغيرها من معدات الأدوات. تتميز خطوط أنابيب الغاز بأقطار صغيرة ومعدلات تدفق سريعة ، والتي تتطلب قياسًا دقيقًا للتدفق وضغط الغاز في خطوط الأنابيب. تستخدم خطوط أنابيب الغاز على نطاق واسع في الحقول الصناعية مثل إنتاج البتروكيماويات والكيميائي والأكسجين.

2. خط أنابيب السائل

الأنابيب السائلة هي أنابيب تستخدم لنقل الوسائط السائلة وهي أيضًا واحدة من أنواع أنابيب الأدوات الشائعة الاستخدام. تتميز خطوط الأنابيب السائلة بأقطار كبيرة ومعدلات تدفق بطيئة. هناك حاجة إلى قياسات التدفق والضغط المستقرة للسائل في خط الأنابيب لضمان تشغيل نظام مستقر وموثوق. تستخدم خطوط الأنابيب السائلة على نطاق واسع في حقول مثل توليد الطاقة الكهرومائية ومعالجة مياه الصرف الصحي.

3. خط أنابيب البخار

تُستخدم أنابيب البخار لنقل الوسائط البخارية ، والغرض الرئيسي منها هو نقل الحرارة في الحقول الصناعية ، مثل محطات الطاقة ، ومصانع النسيج ، وما إلى ذلك. تتميز أنابيب البخار بضغط ودرجة حرارة التصميم العالي. من الضروري قياس التدفق والضغط ودرجة الحرارة والمعلمات الأخرى بدقة في خط الأنابيب لضمان التشغيل الطبيعي للنظام.

4. خط أنابيب فراغ

خطوط أنابيب الفراغ هي خطوط أنابيب تستخدم لنقل وسائط الغاز في بيئات فراغ عالية. يتم استخدامها بشكل رئيسي في الحقول عالية التقنية مثل أشباه الموصلات والخلايا الكهروضوئية. تتمثل خاصية خطوط أنابيب الفراغ في أن الضغط داخل خط الأنابيب منخفض للغاية ، والذي يتطلب متطلبات تصميم وتصنيع صارمة ، وفي الوقت نفسه ، يجب قياس تدفق الغاز وضغطه في خط الأنابيب بدقة. .
