JIS G3459 سلس مادة حرارية أنابيب مبادل حراري من الصلب

JIS G3459 سلس مادة حرارية أنابيب مبادل حراري من الصلب

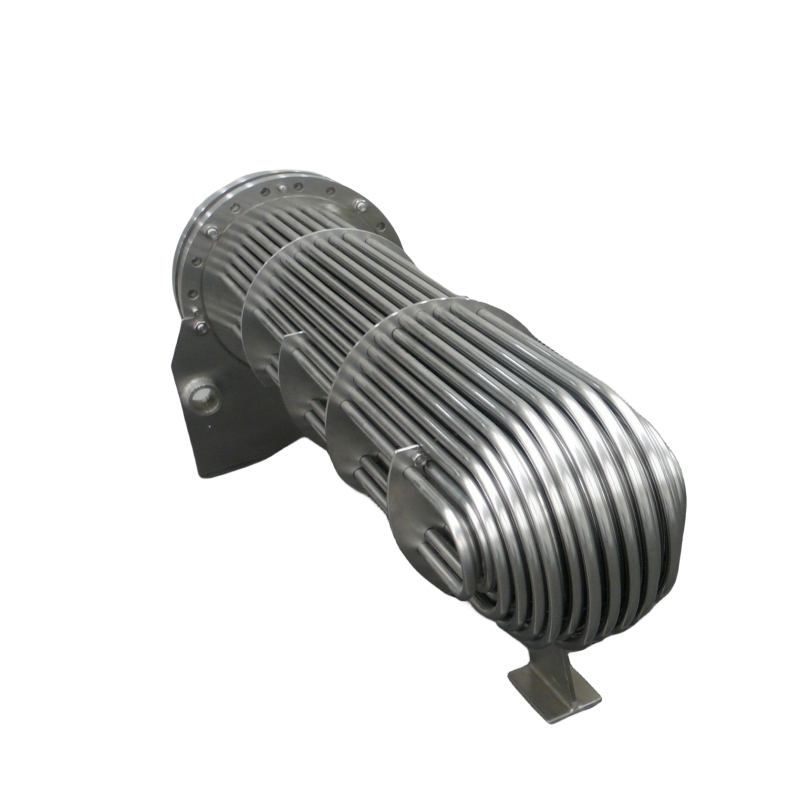

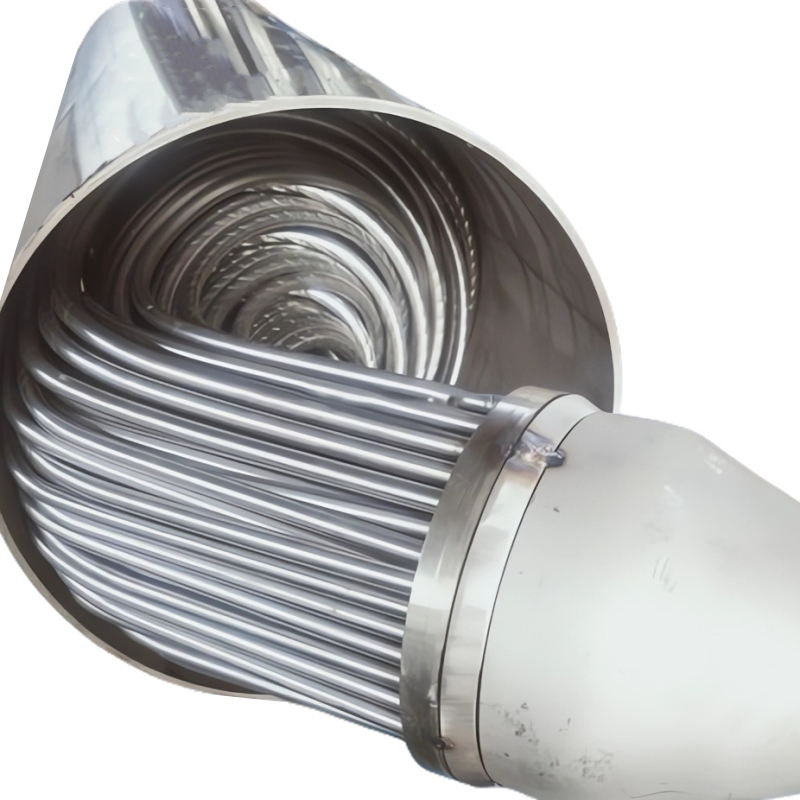

تُستخدم أنابيب المبادل الحراري لتبريد السوائل أو تسخينها أو إعادة تسخينها والغازات والهواء. تلعب أنابيب المبادل الحراري دورًا حيويًا في تسهيل عملية نقل الحرارة من خلال تمكين تبادل الطاقة الحرارية بين سائل العملية والسائل من جانب القشرة.

من أجل أن تكون قادرة على نقل الحرارة بشكل جيد ، يجب أن يكون للأنبوب توصيل حراري جيد. نظرًا لأن الحرارة يتم نقلها عبر الأنبوب من الجانب الساخن إلى الجانب البارد ، فهناك اختلاف في درجة الحرارة عبر عرض الأنبوب. نظرًا لأن مواد الأنابيب لها ميول مختلفة للتوسع حرارياً في درجات حرارة مختلفة ، تحدث الضغوط الحرارية أثناء التشغيل. هذا لا يشمل أي ضغوط ناتجة عن ارتفاع الضغط الناتج عن السائل نفسه. يجب أن تكون مادة الأنبوب متوافقة أيضًا مع السائل الجانبي لأنبوب القشرة على المدى الطويل في ظل ظروف التشغيل (درجة الحرارة ، والضغط ، ودرجة الحموضة ، وما إلى ذلك) لتقليل التدهور مثل التآكل.

يمكن أن يؤدي اختيار مواد الأنبوب غير السليم إلى تسرب الأنبوب بين جوانب القشرة والأنبوب ، مما يؤدي إلى تلوث السوائل وفقدان الضغط المحتمل. بالطبع ، نظرًا لأن الأنبوب تحت الضغط لفترة طويلة ، سيحدث التعب مع مرور الوقت ، مما يؤدي إلى تسرب. عندما يحدث هذا ، كيفية إصلاح أنابيب التبادل الحراري في المبادل الحراري؟

يحدث تسرب أنابيب التبادل الحراري في أوعية الضغط بشكل عام في مكانين ، والآخر هو اتصال الأنابيب ، والآخر هو تسرب الأنبوب نفسه.

(1) تسرب في اتصالات أنبوب مبادل حراري من الفولاذ المقاوم للصدأ

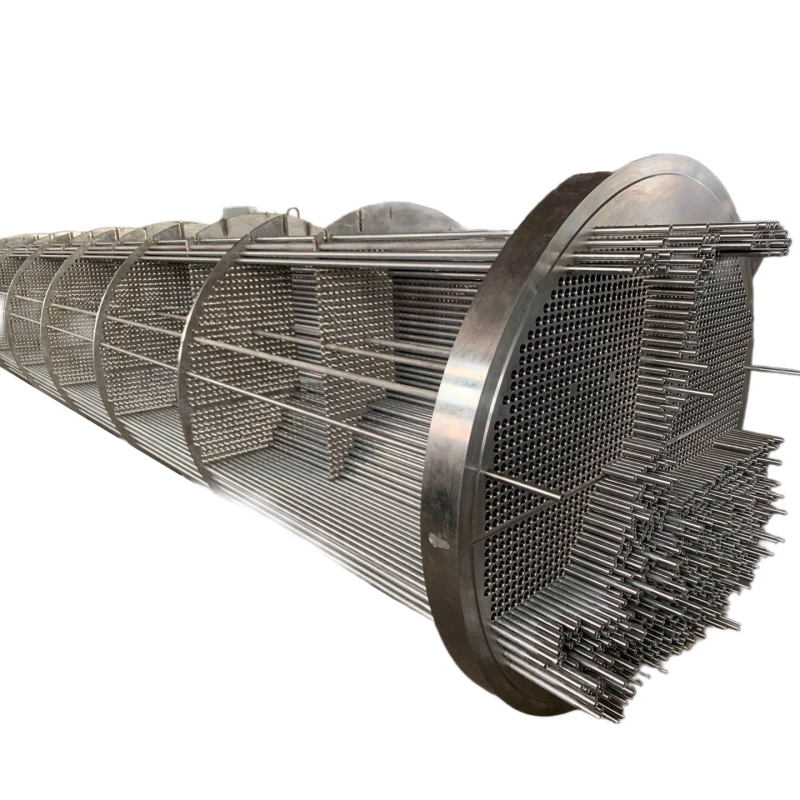

هناك ثلاث طرق رئيسية لتوصيل الأنابيب وألواح الأنبوب: مفاصل التوسع ، اللحام ، اللحام ، ومفاصل التوسع. بسبب تقلب درجة الحرارة والضغط والتشوه غير المتكافئ لفرق درجة الحرارة ، يتسبب أنبوب التمدد في سحب الأنبوب وتسربه وتسربه من ورقة الأنبوب. يمكن استخدام التوسع التكميلي للتخلص من التسرب. إذا كان غير فعال ، يمكن القيام به مرة أخرى. لا يمكن أن يكون التوسع التكميلي أكثر من ثلاث مرات ، وإلا فإن هذا سيؤدي إلى تصلب المادة الموجودة في ثقب لوحة الأنبوب بسبب العمل البارد وتصبح أقل ضيقة.

إذا كان التوسع غير فعال ، فيجب استبدال الأنبوب أو اللحام. تجدر الإشارة إلى أنه بعد اللحام ، يجب توسيع الأنابيب المحيطة مرة أخرى لأن التمدد الحراري وتقلص ورقة الأنبوب بعد اللحام سيؤدي إلى تسرب في مفاصل التوسع للأنابيب المحيطة الأخرى. إذا كان اللحام بين الأنبوب وورقة الأنبوب يتسرب ، فيمكن إصلاحه عن طريق طحن وإصلاح اللحام.

(2) الأنبوب نفسه يتسرب

بسبب التآكل ، التآكل ، التآكل ، تآكل الترسيب ، وأسباب أخرى ، غالبًا ما تسبب أنابيب التبادل الحراري تشققات وثقوب وتسربات في الأنابيب. لا يمكن إصلاح تسرب الأنبوب نفسه في ظل الظروف العادية. إذا لم يكن عدد الأنابيب المتسربة كبيرة ، فيمكنك استخدام المقابس المعدنية المخروطية لمنع طرفي فم الأنابيب. إذا كان الضغط على جانب الأنابيب مرتفعًا ، فقم بتوصيله بإحكام ثم لحام أكثر للموثوقية. يبلغ طول القابس المعدني عمومًا ضعف قطر الأنبوب الداخلي ، ويجب أن يكون قطر الطرف الصغير يساوي 85 ٪ من القطر الداخلي ، والفتق هو 1:10.

يجب أن تكون صلابة مادة التوصيل أقل من أو تساوي صلابة الأنبوب. عند توصيل الأنابيب للتخلص من التسريبات ، يجب ألا يتجاوز عدد الأنابيب الموصوفة 10 ٪. عندما تتلف أحد طرفي أنبوب تبادل الحرارة غير القابل للصدأ ، يمكن أيضًا استخدام طريقة إصلاح الأنبوب المرسومة. وذلك لأن معدل استطالة أنبوب الفولاذ المقاوم للصدأ هو 40 ٪ ~ 45 ٪. عندما لا يتجاوز إجمالي استطالة الأنبوب المرسوم 12 ٪ ، يمكن رسم الأنبوب عدة مرات.

السابق ：No previous article
التالي:المبادل الحراري الصلب غير القابل للصدأ 304 أنابيب نقل الحرارة بكفاءة

مقدمة

غرض	أنبوب مبادل حراري من الفولاذ المقاوم للصدأ
معيار	AقTMA213 ، ASTMA312 ، ASTM A269 ، DIن17456 ، EN10216-5 ، EN10297-2 ، JISG3459 ، JIS3463 أو جustom
مادة	Tص304/304L/304H ، 316/316L ، 321/321H ، 317/317L ، 347/347H ، 309S ، 310s ، 2205 ، 2507 ، 904L (1.4301 ، 1.4306 ، 1.4948 ، 1.4401 ، 1.4404 ، 1.4571 ، 1.4541 ، 1.4550 ، 1.4462 ، 1.4438 ، 1.4845)
سطح	مصقول

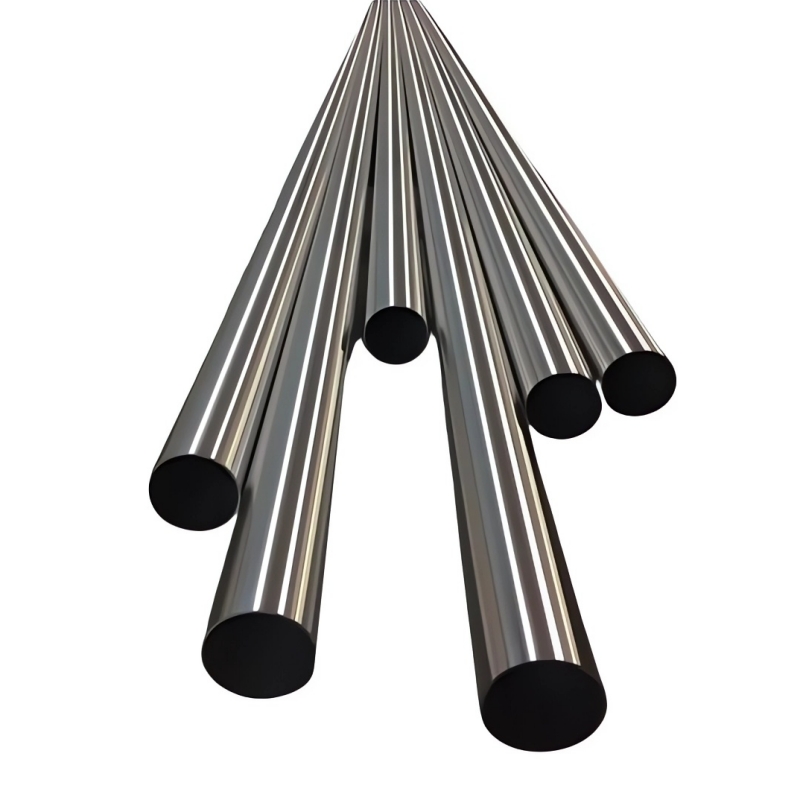

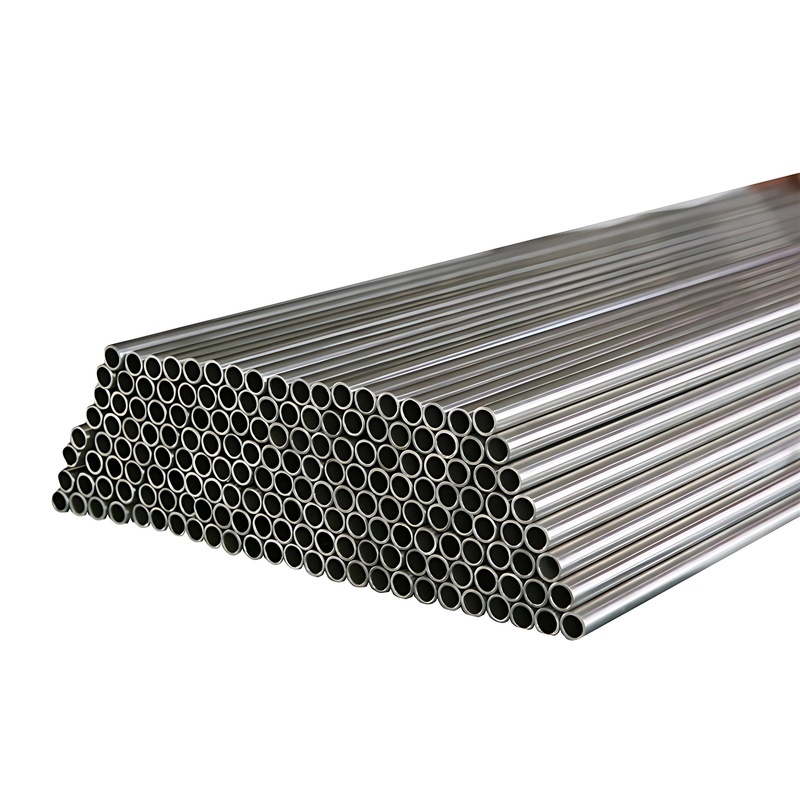

شكل	أنبوب/أنبوب مستدير ، أنابيب ملفوفة
يكتب	المتداول البارد أو البارد
خدمة المعالجة	قطع الرأس ، الاستقامة ، القطع ، الطحن ، التشحيم ، المعالجة الحرارية ، إزالة الشحوم
مقاس	طول	6M أو وفقًا لطلب العميل
	القطر الخارجي	OD: 12.7 مم ~ 630 مم بالوزن: 1.65 مم ~ 50mm
موعد التسليم	في غضون 5-30 يومًا بعد استلام الدفع مقدمًا
طَرد	الحالات الخشبية

عملية الإنتاج

طاولة تكوين الفولاذ المقاوم للصدأ

تصنيف	درجة	التركيب الكيميائي (٪)
تصنيف	درجة	C	سي	MN	P	S	ني	كر	شهر	N
الفولاذ المقاوم للصدأ الأوستنيتي	201	≤0.15	≤1.00	5.50-7.50	≤0.060	≤0.030	3.50-5.50	16.00-18.00		≤0.25
	301	≤0.15	≤1.00	≤2.00	≤0.045	≤0.030	6.00-8.00	16.00-18.00
	304	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	8.00-10.50	18.00-20.00
	304L	≤0.03	≤1.00	≤2.00	≤0.045	≤0.030	9.00-13.00	18.00-20.00
	305	≤0.12	≤1.00	≤2.00	≤0.045	≤0.030	10.50-13.00	17.00-19.00		0.12-0.2
	309S	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	12.00-15.00	22.00-24.00
	310S	≤0.08	≤1.50	≤2.00	≤0.045	≤0.030	19.00-22.00	24.00-26.00
	316	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	10.00-14.00	16.00-18.00	2.00-3.00
	316L	≤0.03	≤1.00	≤2.00	≤0.045	≤0.030	12.00-15.00	16.00-18.00	2.00-3.00
	317	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	12.00-15.00	18.00-20.00	3.00-4.00
	321	≤0.08	≤1.00	≤2.00	≤0.045	≤0.030	11.00-15.00	17.00-19.00
الفولاذ المقاوم للصدأ الفيريريك	409	≤0.08	≤1.00	≤1.00	≤0.045	≤0.030	≤9.00-13.00	10.50-11.75
	430	≤0.12	≤0.75	≤1.00	≤0.040	≤0.030	≤0.60 ٪	16.00-18.00
	430LX	≤0.03	≤0.75	≤1.00	≤0.040	≤0.030		16.00-18.00	0.75-1.25	0.1-1.0
الفولاذ المقاوم للصدأ مارتينيسيتي	410	≤0.15	≤1.00	≤1.00	≤0.040	≤0.030		11.50-13.50
	410s	≤0.08	≤1.00	≤1.00	≤0.040	≤0.030		11.50-13.50
	420	0.16-0.25	≤1.00	≤1.00	≤0.040	≤0.030		12.00-14.00
	440A	0.60-0.75	≤1.00	≤1.00	≤0.040	≤0.030		16.00-18.00
مزدوجة الفولاذ المقاوم للصدأ	2205	≤0.03	≤1.00	≤2.00	≤0.040	≤0.030	4.50-6.50	21.00-24.00		0.08-0.2
مزدوجة الفولاذ المقاوم للصدأ	2507	≤0.03	≤0.80	≤1.20	≤0.035	≤0.020	6.00-8.00	24.00-26.00	3.00-5.00	0.24-0.32
