يوفر الحملات القابل للصدأ المحملات انتقالات بين أنابيب أقطار متفاوتة

تقليل نقطة الإنطلاق

غرض

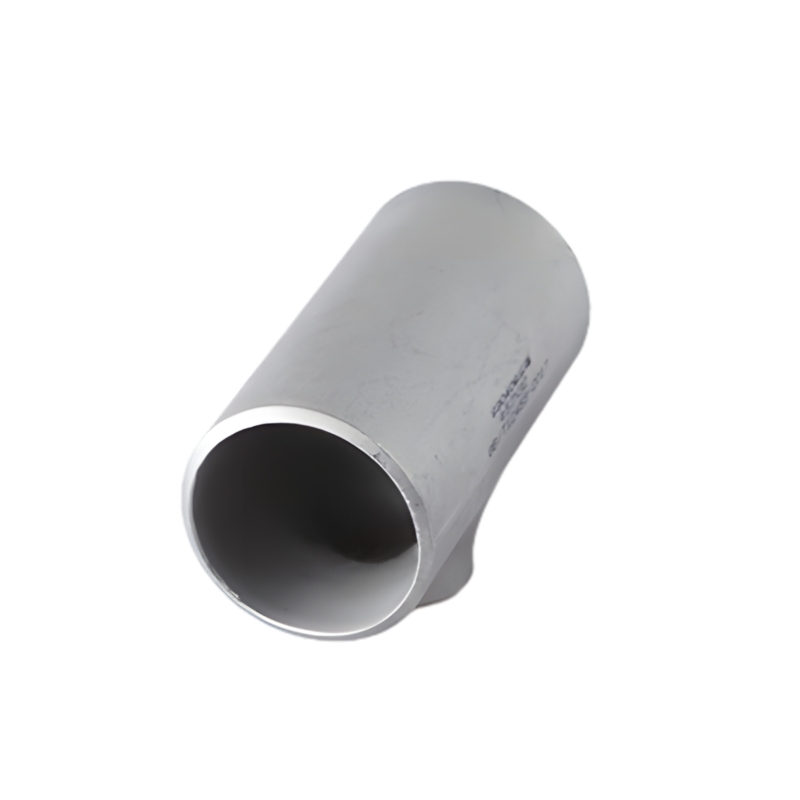

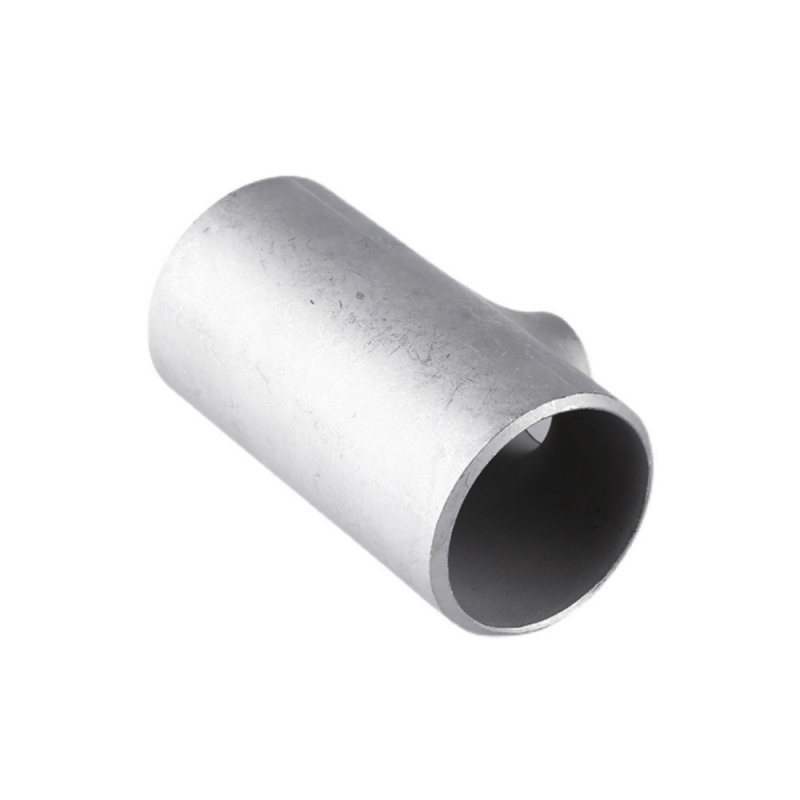

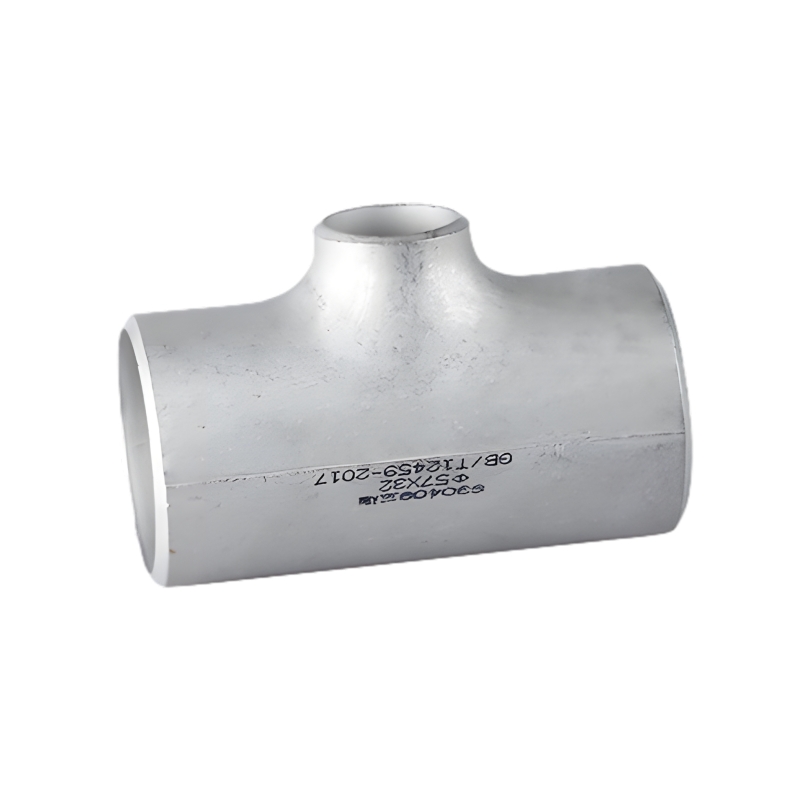

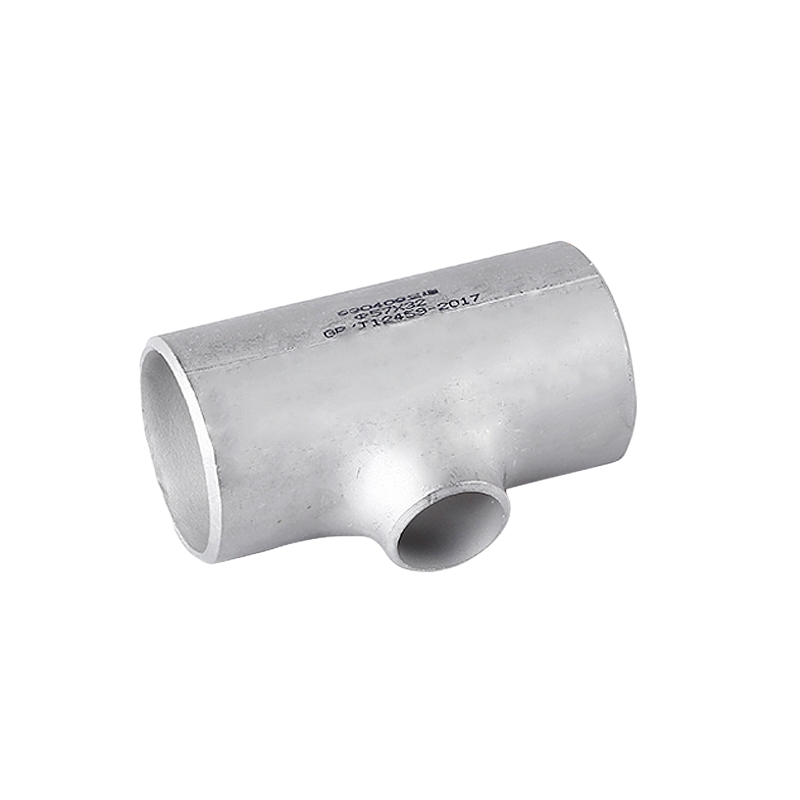

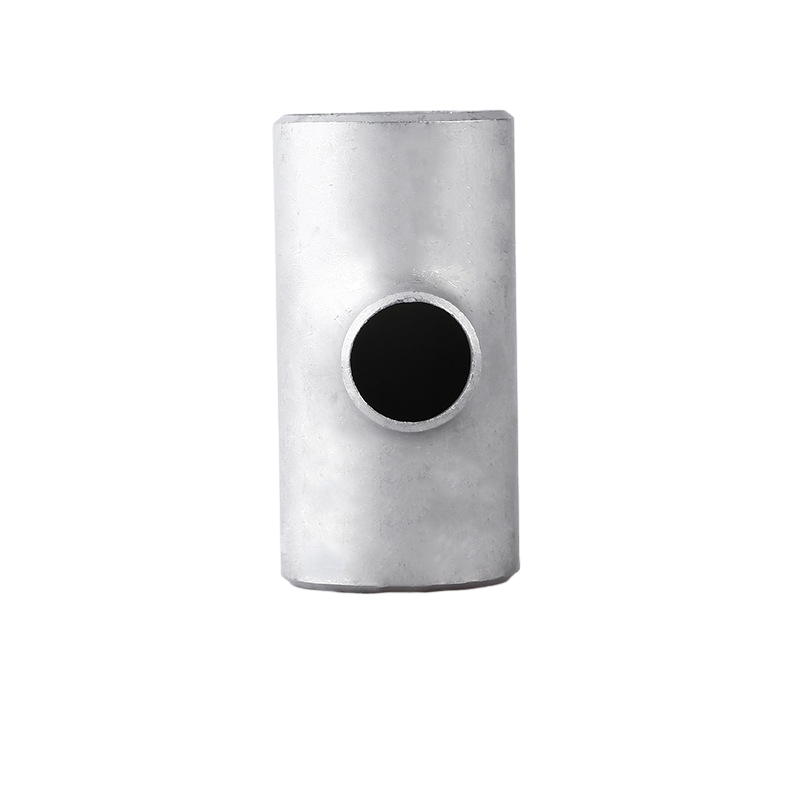

الفولاذ المقاوم للصدأ تقليل تي شير

معيار

ASME/ANSI B16.9 ، JIS B2311/2312/2313 ، DIN2605/2615/2616/2617 ، EN10253 ، MSS SP-43/75

مادة

304 ، 304L ، 304/304L ، 304H ، 316 ، 316L ، 316/316L ، 321 ، 321H ، 310S ، 2205 ، S31803 ، 904L ، إلخ.

سطح

تصوير الطلقات أو سطح الرمل أو التخليل

يكتب

تشكيل الانتفاخ

مقاس

½ "-4"

موعد التسليم

في غضون 5-30 يومًا بعد استلام الدفع مقدمًا

التعبئة

حالة البليت/الخشبية (تبخير مجاني)

طلب

البترول ، الطاقة الكهربائية ، صنع الورق ، المعدات الكيميائية ، المعدات الطبية ، بناء السفن ، البناء ، إلخ

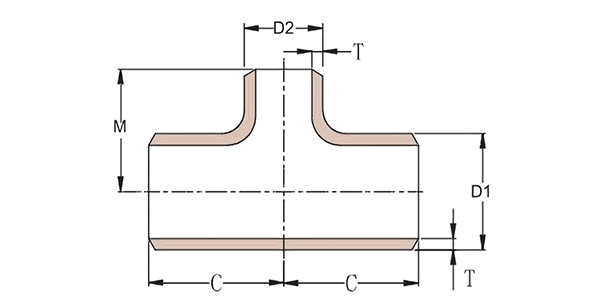

حجم الأنابيب الاسمية

القطر الخارجي في المائل

مركز لإنهاء

DN (في)

D1 × D2

ج

م

1/2 × 1/4

21.3 × 13.7

25.4

25.4

1/2 × 3/8

21.3 × 17.1

25.4

25.4

3/4 × 3/8

26.7 × 17.1

28.4

28.4

3/4 × 1/2

26.7 × 21.3

28.4

28.4

1 × 1/2

33.4 × 21.3

38.1

38.1

1 × 3/4

33.4 × 26.7

38.1

38.1

1 1/4 × 1/2

42.2 × 21.3

47.8

47.8

1 1/4 × 3/4

42.2 × 26.7

47.8

47.8

1 1/4 × 1

42.2 × 33.7

47.8

47.8

1 1/2 × 1/2

48.3 × 21.3

57.2

57.2

1 1/2 × 3/4

48.3 × 26.7

57.2

57.2

1 1/2 × 1

48.3 × 33.4

57.2

57.2

1 1/2 × 1 1/4

48.3 × 42.2

57.2

57.2

2 × 1 1/4

60.3 × 42.2

63.5

57.2

2 × 1 1/2

60.3 × 48.3

63.5

60.5

2 × 3/4

60.3 × 26.7

63.5

44.5

2 × 1

60.3 × 33.4

63.5

50.8

2 1/2 × 1

73.0 × 33.4

76.2

57.2

2 1/2 × 1 1/4

73.0 × 42.2

76.2

63.5

2 1/2 × 1 1/2

73.0 × 48.3

76.2

66.5

2 1/2 × 2

73.0 × 60.3

76.2

69.9

3 × 1 1/4

88.9 × 42.2

85.9

69.9

3 × 1 1/2

88.9 × 48.3

85.9

73.2

3 × 2

88.9 × 60.3

85.9

76.2

3 × 2 1/2

88.9 × 73.0

85.9

82.6

3 1/2 × 1 1/2

101.6 × 48.3

95.3

79.2

3 1/2 × 2

101.6 × 60.3

95.3

82.6

3 1/2 × 2 1/2

101.6 × 73.0

95.3

88.9

3 1/2 × 3

101.6 × 88.9

95.3

91.9

4 × 2

114.3 × 60.3

104.6

88.9

4 × 2 1/2

114.3 × 73.0

104.6

95.3

4 × 3

114.3 × 88.9

104.6

98.6

4 × 3 1/2

114.3 × 101.6

104.6

101.6
