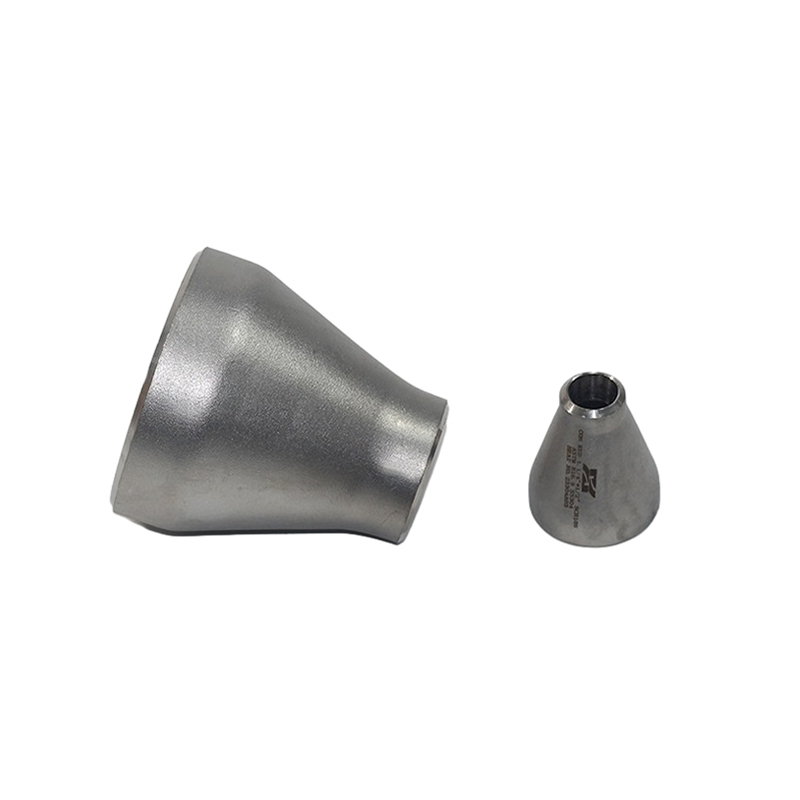

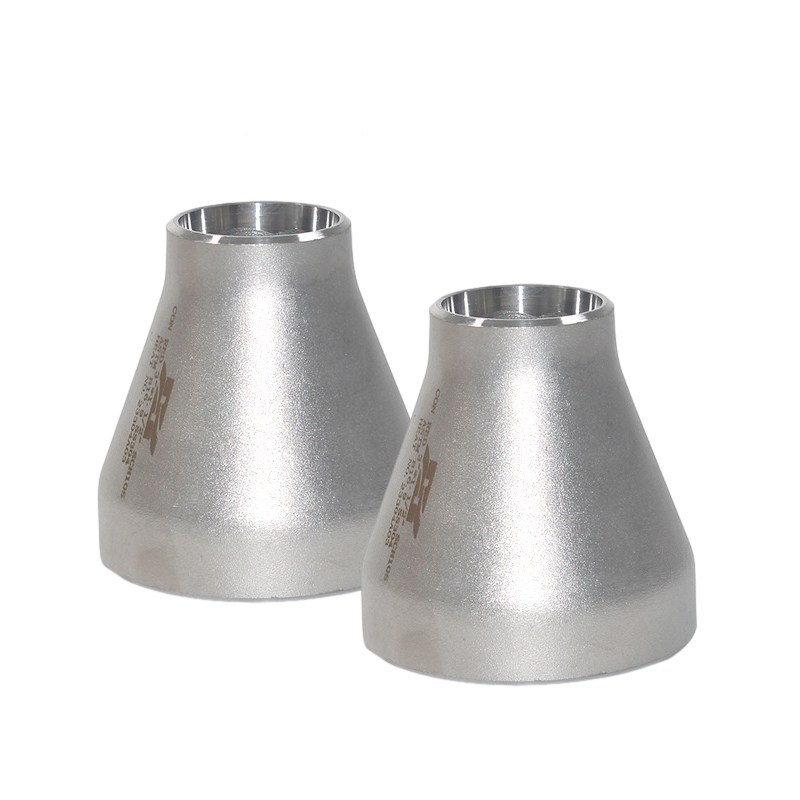

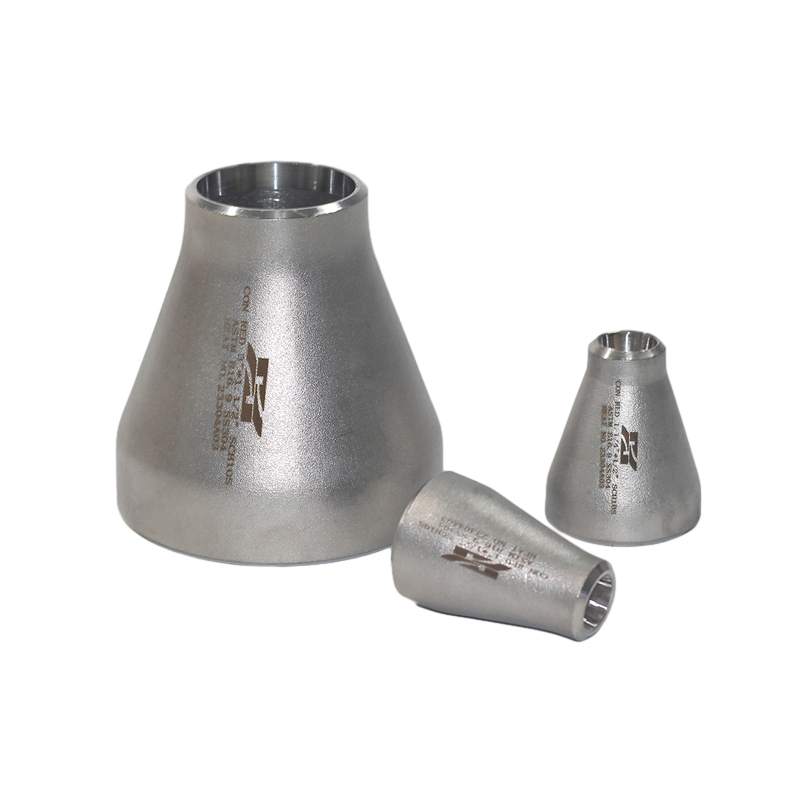

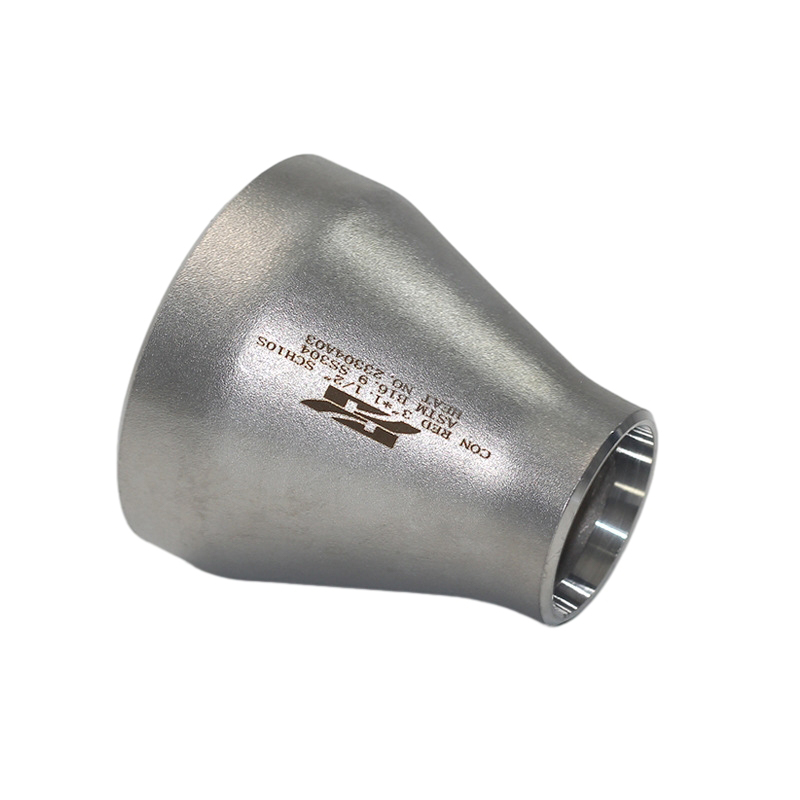

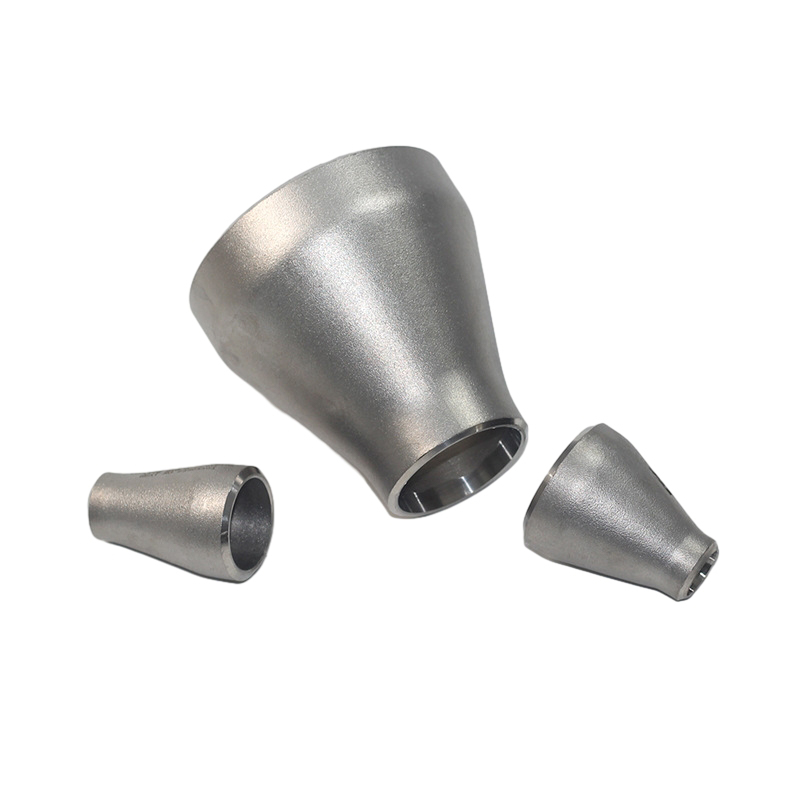

جدار سميك قابل لحام 304 أنبوب الفولاذ المقاوم للصدأ مخفضات متحدة المركز

جدار سميك قابل لحام 304 أنبوب الفولاذ المقاوم للصدأ مخفضات متحدة المركز

مخفض أنبوب من الفولاذ المقاوم للصدأ هو تركيب أنبوب يتكون من أنابيب من أقطار مختلفة ، والمحاور المركزية للأناببين هي نفسها تمامًا ، لذلك يطلق عليها مخفضًا متحدة المركز ويستخدم لتوصيل أنابيب بأحجام مختلفة.

تتكون المخفضات متحدة المركز من الفولاذ المقاوم للصدأ من أنبوب بقطر خارجي كبير وسطح خارجي ناعم وأنبوب مع قطر داخلي صغير. تتم محاذاة موانئ الأنابيب تمامًا وتثبيتها معًا عن طريق اللحام أو المآخذ أو الاتصالات الخيطية. يتيح هذا الهيكل المخفض متحدة المركز لنقل السائل بسلاسة في نظام الأنابيب ويقلل من مقاومة وضغط السائل.

مخفضات متحدة المركز مصنوعة أيضًا من الفولاذ المقاوم للصدأ ، مثل 304 من الفولاذ المقاوم للصدأ أو 316 من الفولاذ المقاوم للصدأ. نظرًا لأن الفولاذ المقاوم للصدأ لديه مقاومة للتآكل ومقاومة درجات الحرارة العالية ، فهي مناسبة لنقل والتحكم في مجموعة متنوعة من الوسائط. إن اختيار مادة الفولاذ المقاوم للصدأ الأيمن يضمن متانة وموثوقية نظام الأنابيب الخاص بك.

عادة ما تستخدم تركيبات أنابيب تقليل المركز في الحقول الهندسية مثل عزل الماء والحماية المعززة. المزايا هي اتصال مستقر وختم جيد والقدرة على تحمل معدلات التدفق الكبيرة. وغالبًا ما يستخدم في مجال هندسة الطاقة الكهرومائية في البناء. على سبيل المثال ، في نظام تصريف الحمام ، من أجل توصيل أنابيب الصرف من أقطار مختلفة ، من الضروري استخدام تركيبات أنابيب تقليل متحدة المركز لتوصيل أنبوب الصرف وأنبوب الصرف.

السابق ：عالي القوة مزورة 304 أنبوب من الفولاذ المقاوم للصدأ مخفضات المركز
التالي:No next article

مقدمة

مخفضات متحدة المركز
غرض	أنبوب من الفولاذ المقاوم للصدأ مخفضات متحدة المركز
معيار	ASME/ANSI B16.9 ، MSS SP-43 ، DIN 2605 ، JIS B2313
مادة	304/304L ، 316/316L ، إلخ
سطح	تفجير الرمال ، المخلل ، المتداول الرملي ، إلخ
يكتب	عملية الانتهاء من CNC
مقاس	3/4-18 "
موعد التسليم	في غضون 5-30 يومًا بعد استلام الدفع مقدمًا
التعبئة	حالات الخشب الرقائقي أو المنصات أو وفقًا لمتطلبات العملاء
طلب	البترول ، الكيميائي ، الطاقة ، الغاز ، المعادن ، بناء السفن ، البناء ، إلخ.

الوحدة: مم

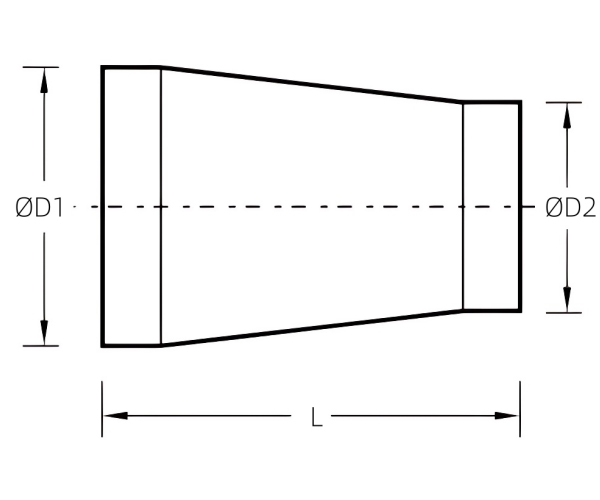

القطر الاسمي	قطر خارج	طول		القطر الاسمي	قطر خارج	طول
في	D1 × D2	ل		في	D1 × D2	ل
3/4 × 1/2	26.7 × 21.3	38.1		18 × 10	457.2 × 273.1	381.0
3/4 × 3/8	26.7 × 17.1	38.1		20 × 18	508.0 × 457.2	508.0
1 × 3/4	33.4 × 26.7	50.8		20 × 16	508.0 × 406.4
1 × 1/2	33.4 × 21.3	50.8		20 × 14	508.0 × 355.6
1 1/4 × 1	42.2 × 33.4	50.8		20 × 12	508.0 × 323.9
1 1/4 × 3/4	42.2 × 26.7			22 × 20	558.8 × 508.0	508.0
1 1/4 × 1/2	42.2 × 21.3			22 × 18	558.8 × 457.2
1 1/2 × 1 1/4	48.3 × 42.2	63.5		22 × 16	558.8 × 406.4
1 1/2 × 1	48.3 × 33.4			22 × 14	558.8 × 355.6
1 1/2 × 3/4	48.3 × 26.7			24 × 22	609.6 × 558.8	508.0
1 1/2 × 1/2	48.3 × 21.3			24 × 20	609.6 × 508.0
2 × 1 1/2	60.3 × 48.3	76.2		24 × 18	609.6 × 457.2
2 × 1 1/4	60.3 × 42.2			24 × 16	609.6 × 406.4
2 × 1	60.3 × 33.4			26 × 24	660.4 × 609.6	609.6
2 × 3/4	60.3 × 26.7			26 × 22	660.4 × 508.0
2 1/2 × 2	73.0 × 60.3	88.9		26 × 20	660.4 × 457.2
2 1/2 × 1 1/2	73.0 × 48.3			26 × 18	660.4 × 406.4
2 1/2 × 1 1/4	73.0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73.0 × 33.4			28 × 22	711.2 × 609.6
3 × 2 1/2	88.9 × 73.0	88.9		28 × 20	711.2 × 508.8
3 × 2	88.9 × 60.3			28 × 18	711.2 × 457.2
3 × 1 1/2	88.9 × 48.3			30 × 28	762.0 × 711.2	609.6
3 × 1 1/2	88.9 × 48.3			30 × 26	762.0 × 660.4
3 × 1 1/4	88.9 × 42.2			30 × 24	762.0 × 609.6
3 1/3 × 3	101.6 × 88.9	101.6		30 × 20	762.0 × 508.0
3 1/2 × 2 1/2	101.6 × 73.0			32 × 30	812.8 × 762.0	609.6
3 1/2 × 2	101.6 × 60.3			32 × 28	812.8 × 711.2
3 1/2 × 1 1/2	101.6 × 48.3			32 × 26	812.8 × 660.4
3 1/2 × 1 1/4	101.6 × 42.2			32 × 24	812.8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863.6 × 812.8	609.6
4 × 3	114.3 × 88.9			34 × 30	863.6 × 762.0
4 × 2 1/2	114.3 × 73.0			34 × 26	863.6 × 660.4
4 × 2	114.3 × 60.3			34 × 24	863.6 × 609.6
4 × 1 1/2	114.3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141.3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141.3 × 101.6			36 × 30	914.4 × 762.0
5 × 3	141.3 × 88.9			36 × 26	914.4 × 660.4
5 × 2 1/2	141.3 × 73.0			36 × 24	914.4 × 609.6
5 × 2	141.3 × 60.3			38 × 36	965.2 × 914.4	609.6
6 × 5	168.3 × 141.3	139.7		38 × 34	965.2 × 863.6
6 × 4	168.3 × 114.3			38 × 32	965.2 × 812.8
6 × 3 1/2	168.3 × 101.6			38 × 30	965.2 × 762.0
6 × 3	168.3 × 88.9			38 × 28	965.2 × 711.2
6 × 2 1/2	168.3 × 73.0			38 × 26	965.2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016.0 × 965.2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016.0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016.0 × 863.8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016.0 × 812.8
10 × 8	273.1 × 219.1	177.8		40 × 30	1016.0 × 762.0
10 × 6	273.1 × 168.3			42 × 40	1066.8 × 1016.0	609.6
10 × 5	273.1 × 141.3			42 × 38	1066.8 × 965.2
10 × 4	273.1 × 114.3			42 × 36	1066.8 × 914.4
12 × 10	323.9 × 273.1	203.2		42 × 34	1066.8 × 863.6
12 × 8	323.9 × 219.1			42 × 32	1066.8 × 812.8
12 × 6	323.9 × 168.3			42 × 30	1066.8 × 762.0
12 × 5	323.9 × 141.3			44 × 42	1117.6 × 1066.8	609.6
14 × 12	355.6 × 323.9	330.2		44 × 40	1117.6 × 1016.0
14 × 10	355.6 × 273.1			44 × 38	1117.6 × 965.2
14 × 8	355.6 × 219.1			44 × 36	1117.6 × 914.4
14 × 6	355.6 × 168.3			46 × 44	1168.4 × 1117.6	711.2
16 × 14	406.4 × 355.6	355.6		46 × 42	1168.4 × 1064.8
16 × 12	406.4 × 323.9			46 × 40	1168.4 × 1016.0
16 × 10	406.4 × 273.1		46 × 36	1168.4 × 965.2
16 × 8	406.4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457.2 × 355.6		48 × 42	1219.2 × 1066.8
18 × 12	457.2 × 323.9		48 × 40	1219.2 × 1016.0
