أغطية أنابيب الفولاذ المقاوم للصدأ عالية الضغط (أغطية النهاية) لأوعية الضغط

أغطية أنابيب الفولاذ المقاوم للصدأ عالية الضغط (أغطية النهاية) لأوعية الضغط

تسمى تركيبات الأنابيب المستخدمة للحام على نهاية الأنبوب من الأنبوب لتغطية الأنبوب أغطية أنابيب الفولاذ المقاوم للصدأ (أغطية النهاية). عادة ما يكون مصنوعًا من مادة من الفولاذ المقاوم للصدأ ، وهو مقاوم للتآكل ومقاوم للدرجات الحرارة العالية.

تصنيف أغطية أنابيب الفولاذ المقاوم للصدأ:

1. أغطية أنبوب أنابيب الفولاذ المقاوم للصدأ: أبعاد دائرية هي أكثر أنواع الأغطية شيوعًا وتستخدم على نطاق واسع في الإنتاج الصناعي. عادةً ما يتم لحامه في الجزء العلوي من الحاوية. تشمل الحقول الشائعة الغاز المسال ، وخزانات التخزين ، وتخزين تحت الأرض ، إلخ.

2. أغطية بيضاوية أنابيب الفولاذ المقاوم للصدأ: تستخدم أغطية بيضاوية على نطاق واسع في الصناعات الغذائية والطب والصناعات الصيدلانية وغيرها من المناسبات ذات المتطلبات العالية للنظافة. هيكلها مشابه لهوبة قبعات مستديرة ولكن مع دائرة نصف قطرها أكبر.

3. أغطية مقبس أنابيب الفولاذ المقاوم للصدأ: تتكون أغطية المقبس من جزء أسطواني وجزء شبه متكرر في الأسفل. قبعات المقبس مناسبة للتطبيقات تحت الضغط العالي وظروف درجة الحرارة العالية.

استخدامات أغطية أنابيب الفولاذ المقاوم للصدأ (أغطية النهاية):

1. تتمثل محكمة الإحكام الجيد للحاوية: تتبنى أغطية أنابيب الفولاذ المقاوم للصدأ (أغطية النهاية) تقنية اللحام ، والتي يمكن أن تمنع بشكل فعال تسرب الغاز أو السائل في الحاوية وضمان محكم المادة في الحاوية.

2. يمكن أن يصمد أمام ضغط داخلي معين: يتم تصوير الرأس مع الفولاذ المقاوم للصدأ عالي الجودة الجدران ويتصل بالحاوية عن طريق اللحام ، والتي يمكن أن تصمد أمام الكثير من الضغط. عندما تعمل الحاوية بشكل طبيعي ، سيعمل الضغط الداخلي على الرأس. يجب أن تكون أغطية أنابيب الفولاذ المقاوم للصدأ (أغطية النهاية) قادرة على تحمل الضغط الداخلي العالي لضمان التشغيل المستقر والآمن للحاوية.

3. يمكن تحمل ضغط خارجي معين: عادة ما تكون الحاوية وحدة مستقلة وتحتاج إلى العمل مع وحدات أخرى. في هذا الوقت ، بالإضافة إلى تحمل ضغط داخلي معين ، يجب أيضًا أن تكون بعض الحاويات قادرة على تحمل الضغط الخارجي لضمان سلامة النظام بأكمله.

4. قم بتجميل المظهر: يمكن تصميم ظهور أغطية أنابيب الفولاذ المقاوم للصدأ (أغطية النهاية) حسب الحاجة لتجميل ظهور خزان التخزين وتلبية متطلبات المناظر الطبيعية.

ملخص:

تستخدم أغطية أنابيب الفولاذ المقاوم للصدأ على نطاق واسع في أنظمة خطوط الأنابيب المختلفة ، مثل خطوط أنابيب إمدادات المياه وخطوط أنابيب الغاز وخطوط أنابيب كيميائية وما إلى ذلك. يمكن استخدامها لإغلاق موانئ خطوط الأنابيب لمنع دخول خط الأنابيب أثناء الصيانة والتنظيف. بالإضافة إلى ذلك ، يمكن استخدام أغطية أنابيب الفولاذ المقاوم للصدأ في اختبار ضغط الغاز أو السوائل لضمان سلامة وسلامة نظام خطوط الأنابيب.

السابق ：تحليل المشكلات الشائعة في تصنيع أغطية نهاية الأنبوب المقاوم للصدأ
التالي:No next article

مقدمة

قبعات الأنابيب
غرض	أغطية أنابيب الفولاذ المقاوم للصدأ
معيار	ASTM ، ASME ، DIN ، GOST ، JIS ، إلخ.
مادة	الصلب الكربوني ، سبيكة من الصلب ، الفولاذ المقاوم للصدأ وما إلى ذلك
سطح	تفجير الرمال
يكتب	تشكيل بارد
مقاس	NP 1/2-24 "
موعد التسليم	في غضون 5-30 يومًا بعد استلام الدفع مقدمًا
التعبئة	حالة خشبية ، لوح خشبي ، إلخ
طلب	خطوط أنابيب إمدادات المياه وخطوط أنابيب الغاز وخطوط أنابيب الصناعة الكيميائية ، إلخ.

304/3066stainless steel buttwelد cap

الوحدة: بوصة

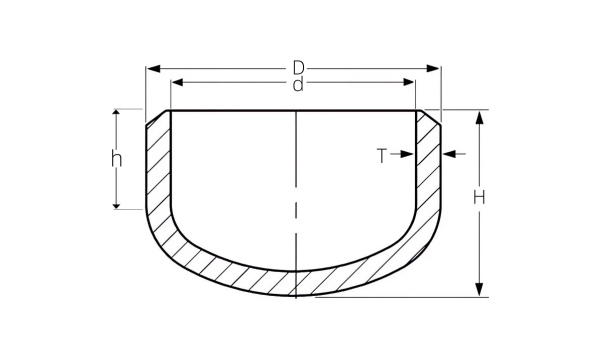

كاب				الجدول 10s (S/10s)			الجدول 40s (S/40S أو Sرد)			جدول الثمانينات (S/80s أو Xح)
NP	D	H	ح	د	ر	تقريبا الوزن	د	ر	تقريبا الوزن	d	T	تقريبا الوزن
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
