شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب

بيت / مُكَمِّلات / الشفاه الفولاذ المقاوم للصدأ / مقبس الشفاه اللحام / شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب
  • شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب

شفة مقبس ASA （شفة SW) منع اختراق تجويف الأنبوب

تتميز الشفاه لحام المقبس بنهاية تشبه المقبس ، حيث يتم إدخال الأنبوب ولحامه لمفصل آمن ودائم.

تتصل هذه المقبس مع الأنبوب النهائي مع لحام فيليه في معرف محور المقبس ، حيث تم تصميم الأنبوب للجلوس تقريبًا مقابل الحافلة المضادة للشفة. يترك فجوة التمدد بين نهاية الأنبوب والأوراق المضادة مساحة كافية لللحام لضبط الأنبوب داخل الاتصال.

يتواجد موسع الشفاه لحام أوسع نطاق التطبيق في أنابيب الأبعاد الصغيرة التي تجري السوائل في ضغوط عالية. شفة اللحام المقبس لها عيب في أن الحافة عرضة للتآكل. قد تتراكم المحاليل المسببة للتآكل من سائل العملية في الفجوة والشقوق التي تشكلت بين السطح الخارجي للأنبوب وسطح المقبس للشفة ، مما قد يسبب تآكل شق. لذلك ، لا ينصح باستخدام شفة لحام المقبس في التطبيقات المسببة للتآكل.

السابق ：No previous article
التالي:حافة اللحام المقبس الفولاذ المقاوم للصدأ تقلل من خطر التسرب

مقدمة

معيار

ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48

DIN ： DIN2527 、 DIN2566 、 DIN2573 、 DIN2576 、 DIN2641 、 DIN2642 、 DIN2655 、 DIN2656 、 DIN2627 、 DIN2628 、 DIN2629 、 DIN 2631 、 DIN2632 、 DIN2633 、 DIN2634 、 DIN2635 、 DIN2636 、 DIN2637 、 DIN2638 、 DIN2673

BS ： BS4504 、 BS4504 、 BS1560 、 BS10

مادة

الفولاذ المقاوم للصدأ ، والفولاذ المزدوج ، إلخ

سطح

زيت مقاوم للصدأ ، جلفنة ساخنة

يكتب

قطع CNC

مقاس

ASA ، ASME ، ANSI ، BS ، EN ، DIN ، PN ، JIS

موعد التسليم

في غضون 5-30 يومًا بعد استلام الدفع مقدمًا

التعبئة

حالة الخشب الرقائقي أو البليت

طلب

النفط والغاز ، الصناعة الكيميائية ، السباكة ، التدفئة ، أنظمة إمدادات المياه ، محطة توليد الطاقة ، صناعة الورق واللب ، صناعة معالجة الأغذية ، الأنابيب الهيكلية ، صناعة التصنيع وتطبيقات الغرض العام ، إلخ.

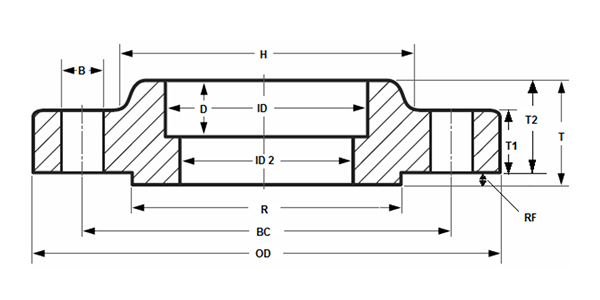

NPs

بطاقة تعريف

Oد

دائرة الترباس (قبل الميلاد)

الوجه المرتفع (ص)

الوجه المرتفع (RF)

ح

D

المعرف 2

سماكة الوجه المرتفعة (ر)

T1

سمك الوجه المسطح (T2)

ثقب الترباس (ب)

عدد ثقوب الترباس

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
