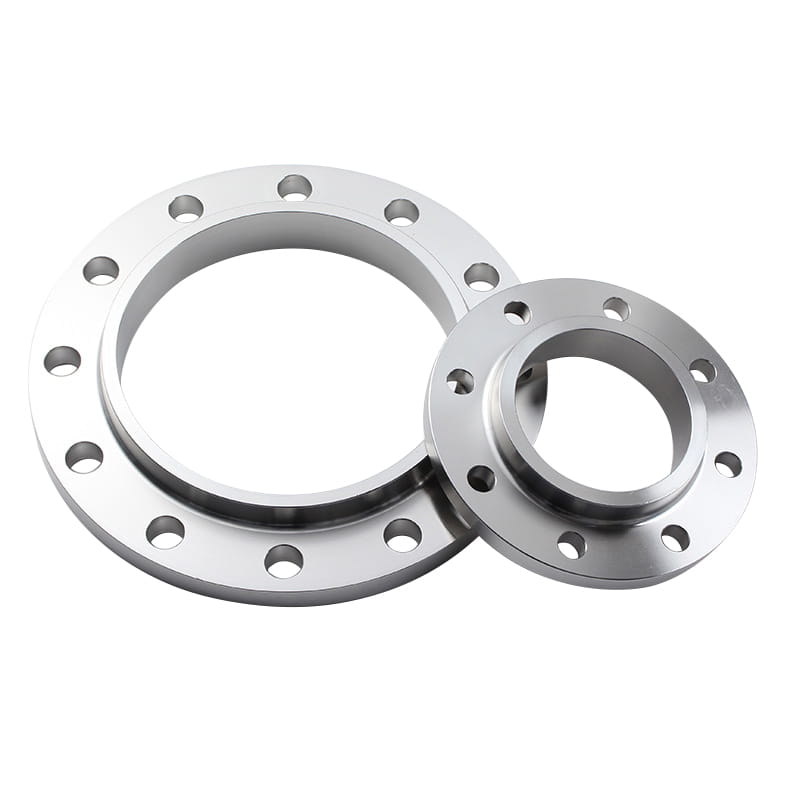

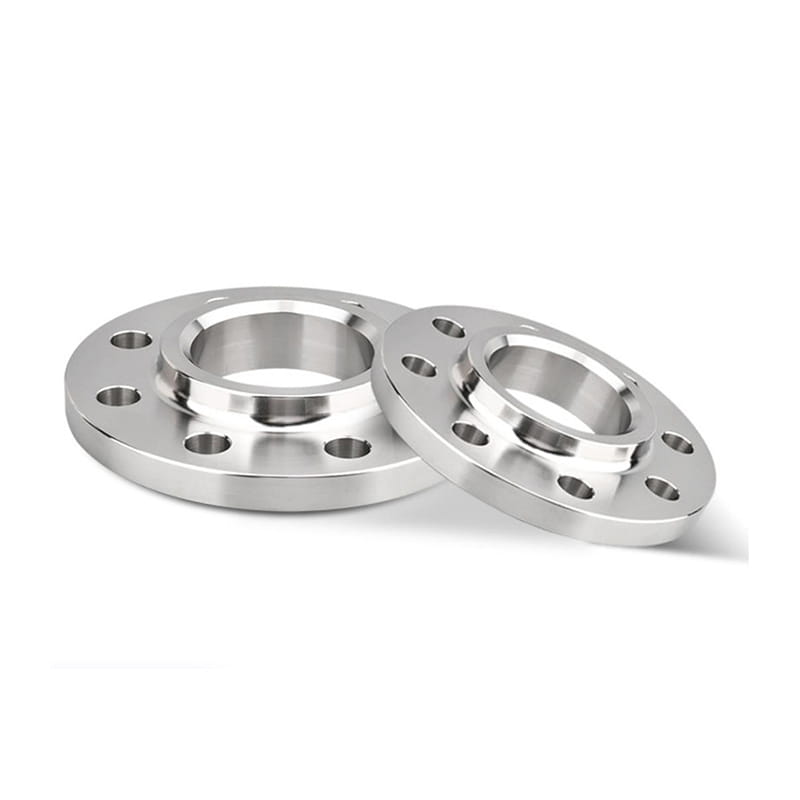

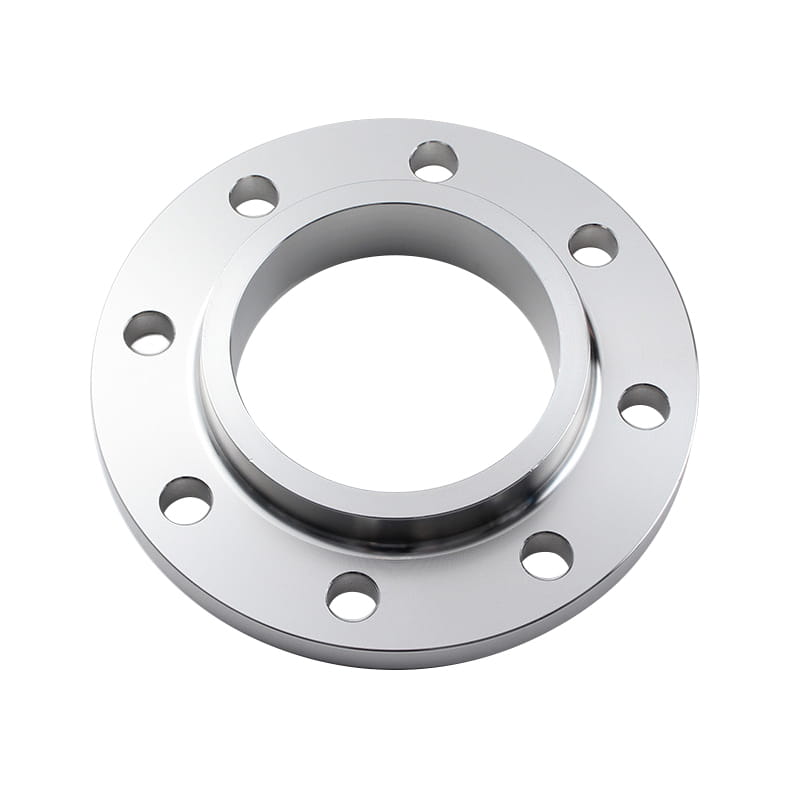

شفة زلة ، تسمى أيضا شفة. إنها نوع شائع من شفة الأنابيب المصممة لقبول الأنابيب في التجويف/مركز الحافة للحام حول كل من القطر الخارجي (OD) للأنبوب وعلى الجانب الداخلي من الاتصال.
هذا النوع من الحافة شائع للغاية في تطبيقات الضغط المنخفض. وذلك لأن شفة نمط الانزلاق ستقبل أنبوبًا مع اتصال لحام فيليه ، في حين أن شفة رقبة اللحام سيكون لها مركز معزز في القاعدة ويشكل اتصالًا مشطوفًا لحام مباشرة إلى نهاية اللحام بعقب. يسمح هذا المحور المدبب بخدمة أقوى في بيئة الإجهاد الميكانيكي.
تتعلق مزايا الشفاه المنزلق بانخفاض تكاليف المشتريات ، ومهارة أقل مطلوبة لجعل اللحام ، ومتطلبات الدقة المنخفضة لقطع الأنابيب ، ولا توجد متطلبات تحضير لحام لحام نهاية الأنابيب.
تستخدم الشفاه على السوائل عند الضغط المنخفض أو مع القليل من خطر التسرب. مثل البتروكيماويات والنفط والغاز وخطوط مياه التبريد وخطوط مياه مكافحة الحرائق وخطوط الهواء المضغوطة منخفضة الضغط وخطوط العملية للمواد مثل البخار والمكثفات ، إلخ.
مقدمة
| معيار | ASME/ANSI ، API ، DIN ، GOST ، BS ، AS ، JIS ، JPI ، UNI ، SABS ، إلخ |
| مادة | الصلب الكربوني ، سبيكة الصلب ، 304 ، 316 ، 304L ، 316L ، 321 ، 347 ، CF8C. ، إلخ |
| سطح | RF ، FF ، FM ، MFM ، TG ، RJ ، إلخ. |
| يكتب | مزورة ، قطع الصلب |
| مقاس | DN15-DN600 |
| موعد التسليم | في غضون 5-30 يومًا بعد استلام الدفع مقدمًا |
| التعبئة | يتم تعبئة كل شفة أو تجهيزات الأنابيب بشكل فردي مع فيلم واقٍ فقاعي ووضعه في صندوق خشبي. |
| طلب | البتروكيماويات والزيت والغاز وخطوط مياه التبريد وخطوط مياه مكافحة الحرائق ، إلخ. |

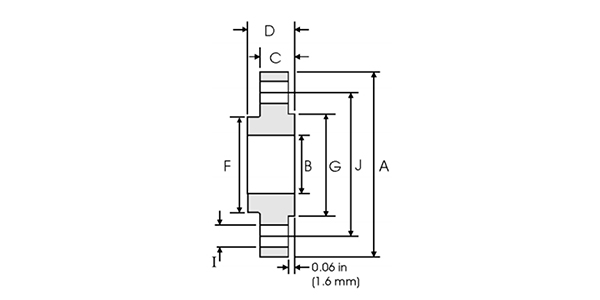

| نوم. حجم الأنابيب | القطر الخارجي (مم) | أ (مم) | ب (مم) | ج (مم) | د (مم) | و (مم) | ز (مم) | ثقوب (مم) | أنا (مم) | ي (مم) | وزن (كجم) |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
تأسست في عام 2007 وانتقلت إلى منطقة التنمية الاقتصادية Longyou ، مقاطعة تشجيانغ ، في عام 2022. ويغطي مساحة تبلغ 130،000 متر مربع ، وأكثر من 30 خطًا للإنتاج ، و 300 عامل ، و 20 شخصًا ، و 30 شخصًا تفتيشًا ، وإنتاجًا سنويًا قدره 50000 طن.
لقد اجتاز نظام إدارة الجودة ISO9001: 2008 ، PED 97/33/EC Eu Eu Eure معدات الضغط ، ترخيص تصنيع المعدات الخاص الصين (أنبوب الضغط) TS ، شهادة ASME ، ومؤسسة الإقليمات ، نظام إدارة التقييم ، (CCS). (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، والسجل الكوري لشهادة المصنع للشحن (KR).
تشمل المنتجات الرئيسية أنابيب الفولاذ المقاوم للصدأ ، وتجهيزات الأنابيب ، والشفاه ، والصمامات ، وما إلى ذلك ، والتي تستخدم على نطاق واسع في صناعة البترول ، والصناعة الكيميائية ، والصناعة النووية ، والصهر ، وبناء السفن ، والمستحضرات الصيدلانية ، والغذاء ، وحفظ المياه ، والطاقة الكهربائية ، والمعدات الميكانيكية ، وغيرها من الملاعب. تلتزم الشركة بمقياس الشركات لـ "جودة البقاء على قيد الحياة ، والسمعة من أجل التنمية" ، وتخدم كل عميل بكل إخلاص لإنشاء وضع مربح للجانبين.
