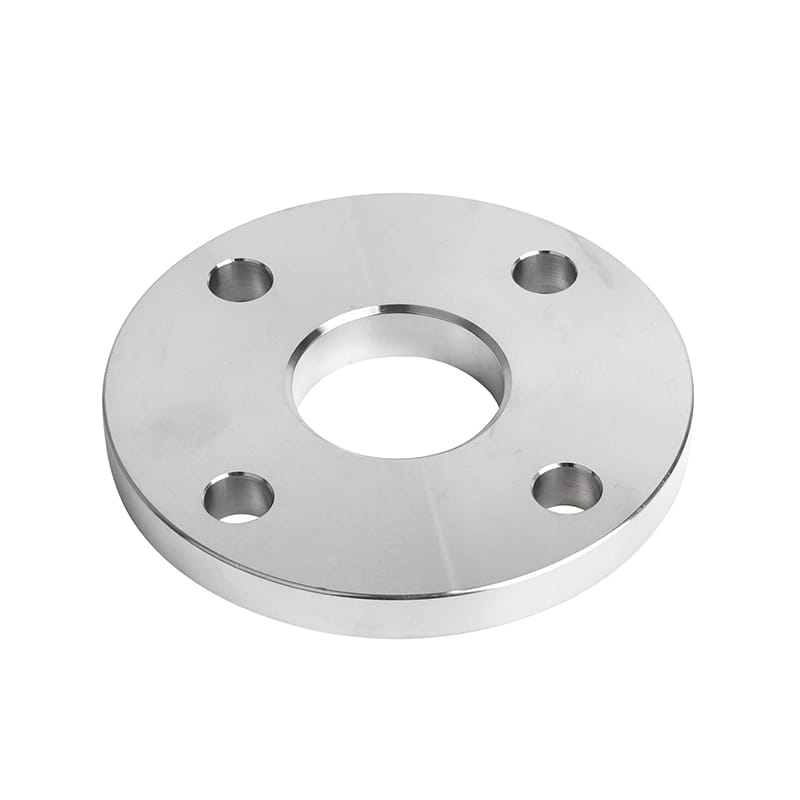

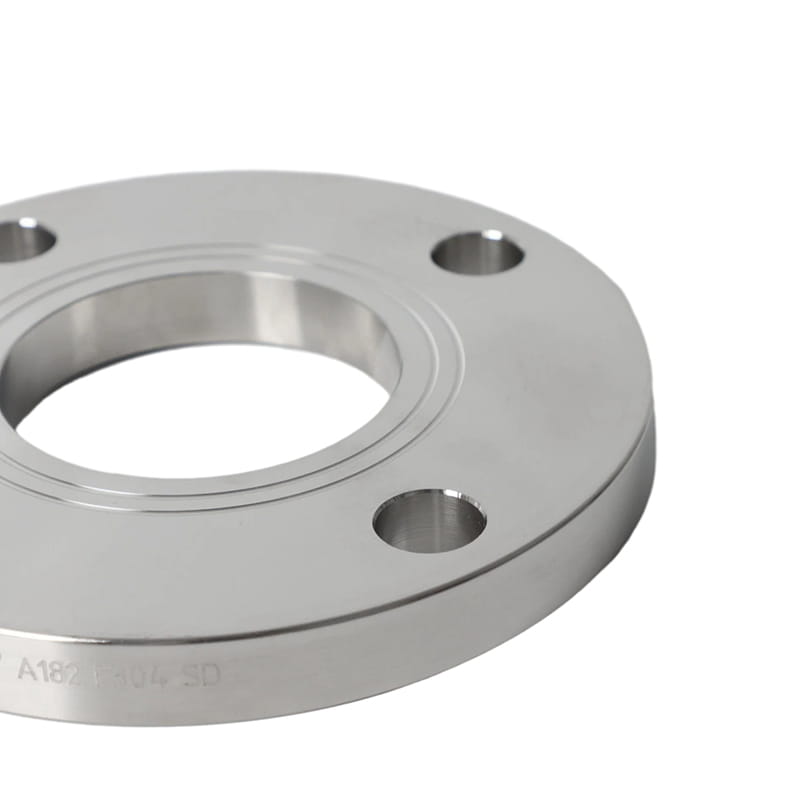

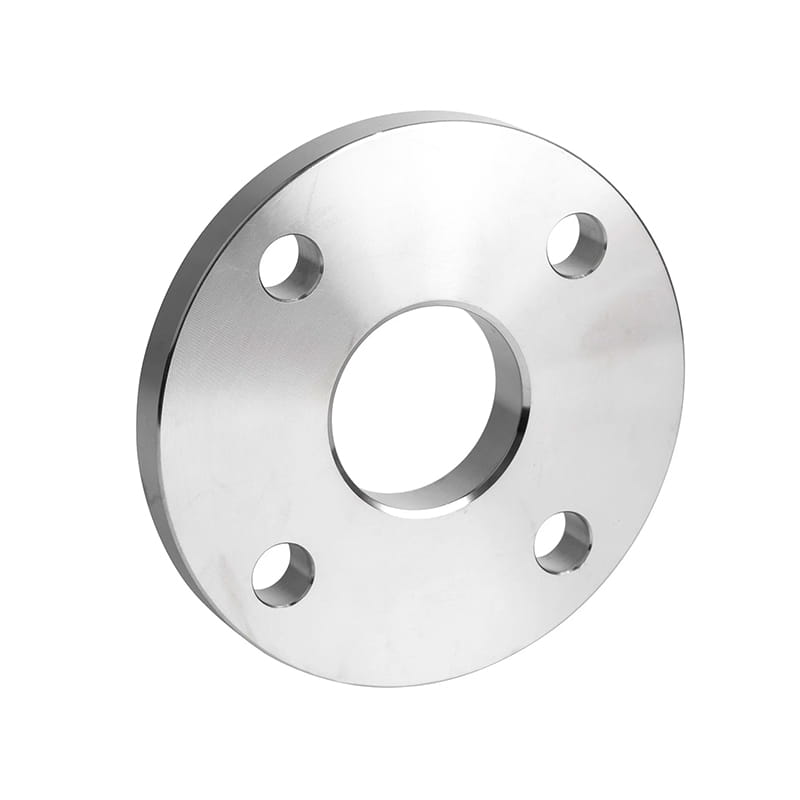

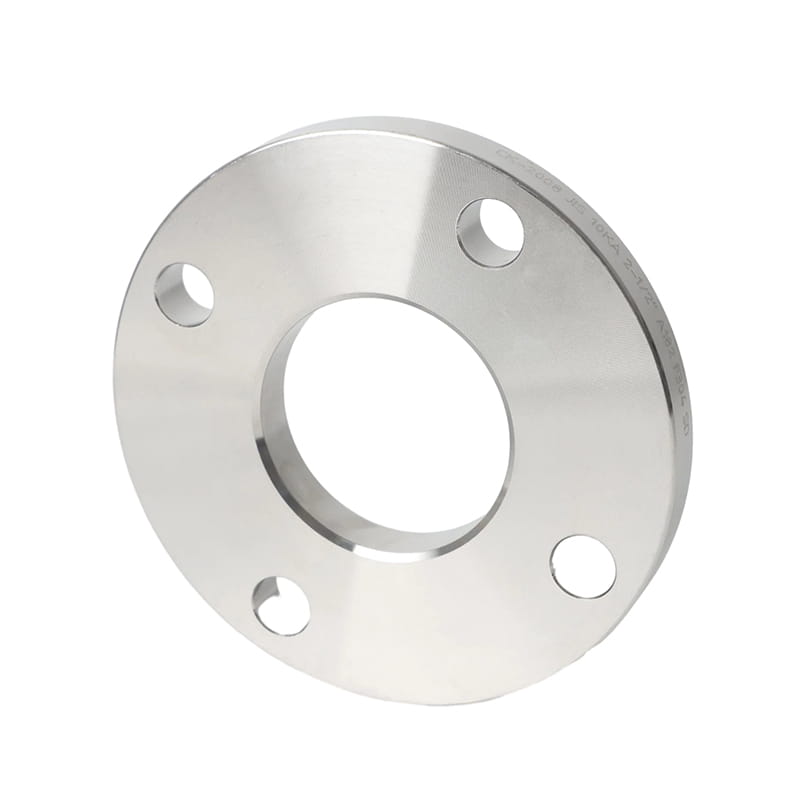

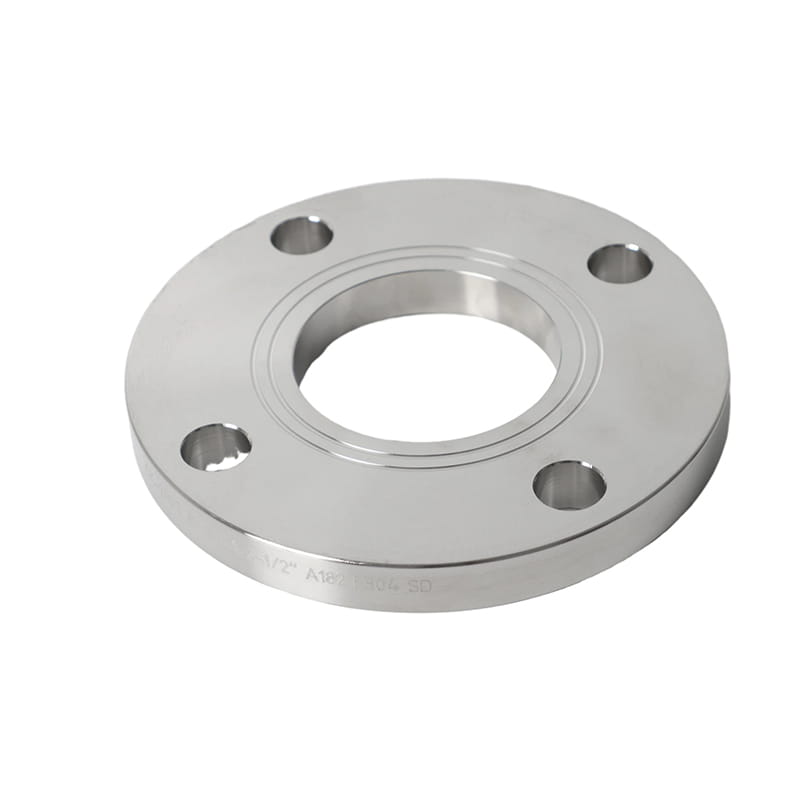

ألواح الحافة هي نوع من السحابة التي يتم استخدامها لتثبيت كائنين معًا ، عادةً ما تكون مصنوعة من المعدن ، ويكون بمثابة موصلات حاسمة للأنابيب والمعدات. يتميز بلوحة دائرية مسطحة مع ثقوب الترباس ، فهي تضمن ارتباطًا آمنًا.
أنها توفر سهولة التثبيت والإزالة ، وتسهيل الصيانة. يتكون النظام من جزأين: أحد طرفي الأنبوب وشفة اللوحة. تعمل العملية عن طريق لحام اللوحة المسطحة والدائرية - شفة اللوحة - على أحد طرفي الأنبوب ثم تهدئتها إلى أنبوب آخر مع حشية بينهما. يضمن تصميمهم المسطح توزيع الضغط الموحد ، مما يعزز الأختام الموثوقة في بيئات الضغط العالي.
تعتبر الشفاه اللوحية متعددة الاستخدامات ، ومتوافقة مع مواد مختلفة ، مما يجعلها مناسبة للتطبيقات الصناعية المتنوعة. تستخدم على نطاق واسع في الصناعات مثل البتروكيماويات والتصنيع ، وتسهم الشفاه في صلات قوية ومقاومة للتسرب ، وتعزيز كفاءة وسلامة نقل السوائل والمعالجة في البيئات الصناعية.
يمكن تصنيع طاولة الحافة بسهولة عن طريق القطع والتشكيل في شفاه اللوحة. لذلك ، مقارنة مع الأنواع الأخرى من الشفاه ، فهي رخيصة نسبيًا ، مما يجعلها خيارًا فعالًا من حيث التكلفة. يمكنهم أيضًا تخصيصها لتلبية احتياجات تطبيق محددة ، مثل مستويات الضغط والأحجام المختلفة.
مقدمة
| معيار | (1) المعيار الأمريكي |
| مادة | (1) الفولاذ المقاوم للصدأ: ASTM A 182 ، A 240 F 304 ، 304L ، 304H ، 316 ، 316L ، 316TI ، 310 ، 310S ، 321 ، 321H ، 317 ، 347 ، 347H ، 904L ؛ (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44 ، F 45 ، F51 ، F 53 ، F 55 ، F 60 ، F 61 (3) الصلب الكربوني: ASTM / ASME A / SA 105 ASTM / ASME A 350 ، ASTM A 181 LF 2 / A516 GR.70 A36 ، A694 F42 ، F46 ، F52 ، F60 ، F65 ، F706 ؛ (4) الصلب الكربوني منخفض الحرارة: ASTM A350 ، LF2 ، LF3 ؛ (6) سبيكة الصلب: ASTM / ASME A / SA 182 & A 387 F1 ، F5 ، F9 ، F11 ، F12 ، F22 ، F91 ؛ (7) الصلب النحاسي: ASTM SB 61 ، SB62 ، SB151 ، SB152 No. C 70600 (Cu-Ni 90/10) ، C 71500 (Cu-Ni 70/30) ، UNS No. C 10100 ، 10200 ، 10300 ، 10800 ، 12000 ، 12200 ؛ (8) سبيكة النيكل: ASTM SB564 ، SB160 ، SB472 ، SB162 Nickel 200 (UNS No. N02200) ، Nickel 201 (UNS No. N02201) ، MONEL 400 (UNS NO. N04400) ، MONEL 500 (uns N05500) ، unbernel 800 (uns n08800). Inconel 600 (UNS No. N06600) ، Inconel 625 (UNS No. N06625) ، Inconel 601 (UNS No. N06601) ، Hastelloy C 276 (UNS No. N10276) ، alloy 20 (UNS No. N08020) |
| سطح | الطلاء الأسود الزيتي ، الطلاء المضاد للتردد ، مطلي بالزنك ، شفاف أصفر ، بارد وساخ |
| يكتب | مزورة ، معالجة بالحرارة ، وآليها |
| مقاس | 1 "-12" |
| موعد التسليم | في غضون 5-30 يومًا بعد استلام الدفع مقدمًا |
| التعبئة | صناديق خشبية |
| طلب | ينطبق على المناسبات التي تكون فيها الوسيلة قابلة للاشتعال ، والمتفجرة والسامة والضغط مرتفع ، بما في ذلك النفط والغاز ، والكيمياء ، والبتروكيماويات ، وتوليد الطاقة ، والوقود أو المياه ، إلخ. |

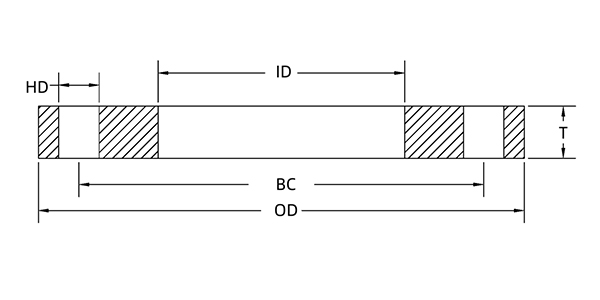

| حجم الأنابيب الاسمية | سماكة | خارج ديا. (OD) | داخل ديا. (بطاقة تعريف) | عدد الثقوب | ثقب ديا. | دائرة الترباس | وزن الشحن |
| في | ر (في) | OD (في) | معرف (في) | ثقوب | HD (في) | قبل الميلاد (في) | بالجنيه |
| ½ | 0.55 | 3.50 | 0.88 | 4 | 0.62 | 2.38 | 1.17 |
| ¾ | 0.552 | 3.88 | 1.09 | 4 | 0.62 | 2.75 | 1.45 |
| 1 | 0.500 | 4.25 | 1.36 | 4 | 0.62 | 3.12 | 1.73 |
| 1 ¼ | 0.500 | 4.62 | 1.70 | 4 | 0.62 | 3.50 | 2.00 |
| 1 ½ | 0.500 | 5.00 | 1.95 | 4 | 0.62 | 3.88 | 2.32 |
| 2 | 0.500 | 6.00 | 2.44 | 4 | 0.75 | 4.75 | 3.28 |
| 2 ½ | 0.500 | 7.00 | 2.94 | 4 | 0.75 | 5.50 | 4.50 |
| 3 | 0.500 | 7.50 | 3.57 | 4 | 0.75 | 6.00 | 4.88 |
| 3 ½ | 0.500 | 8.50 | 4.07 | 8 | 0.75 | 7.00 | 6.04 |
| 4 | 0.500 | 9.00 | 4.60 | 8 | 0.75 | 7.50 | 6.57 |
| 5 | 0.500 | 10.00 | 5.66 | 8 | 0.88 | 8.50 | 7.31 |
| 6 | 0.500 | 11.00 | 6.72 | 8 | 0.88 | 9.50 | 8.24 |
| 8 | 0.500 | 13.5 | 8.72 | 8 | 0.88 | 11.75 | 11.83 |
| 10 | 0.625 | 16.00 | 10.88 | 12 | 1.00 | 14.25 | 18.39 |
| 12 | 0.625 | 19.00 | 12.88 | 12 | 1.00 | 17.00 | 26.80 |
| 14 | 0.625 | 21.00 | 14.14 | 112 | 1.12 | 18.75 | 33.05 |
| 16 | 0.630 | 23.50 | 16.16 | 16 | 1.12 | 21.25 | 47.45 |
| 18 | 0.750 | 25.00 | 18.18 | 16 | 1.25 | 22.75 | 60.00 |
| 20 | 0.750 | 27.50 | 20.20 | 20 | 1.25 | 25.00 | 73.76 |
| 24 | 1.000 | 32.00 | 24.25 | 20 | 1.38 | 29.50 | 92.64 |
| 30 | 1.000 | 38.75 | 30.25 | 28 | 1.38 | 36.00 | 124.16 |
| 36 | 1.250 | 46.00 | 36.25 | 32 | 1.62 | 42.75 | 207.40 |
تأسست في عام 2007 وانتقلت إلى منطقة التنمية الاقتصادية Longyou ، مقاطعة تشجيانغ ، في عام 2022. ويغطي مساحة تبلغ 130،000 متر مربع ، وأكثر من 30 خطًا للإنتاج ، و 300 عامل ، و 20 شخصًا ، و 30 شخصًا تفتيشًا ، وإنتاجًا سنويًا قدره 50000 طن.
لقد اجتاز نظام إدارة الجودة ISO9001: 2008 ، PED 97/33/EC Eu Eu Eure معدات الضغط ، ترخيص تصنيع المعدات الخاص الصين (أنبوب الضغط) TS ، شهادة ASME ، ومؤسسة الإقليمات ، نظام إدارة التقييم ، (CCS). (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، والسجل الكوري لشهادة المصنع للشحن (KR).
تشمل المنتجات الرئيسية أنابيب الفولاذ المقاوم للصدأ ، وتجهيزات الأنابيب ، والشفاه ، والصمامات ، وما إلى ذلك ، والتي تستخدم على نطاق واسع في صناعة البترول ، والصناعة الكيميائية ، والصناعة النووية ، والصهر ، وبناء السفن ، والمستحضرات الصيدلانية ، والغذاء ، وحفظ المياه ، والطاقة الكهربائية ، والمعدات الميكانيكية ، وغيرها من الملاعب. تلتزم الشركة بمقياس الشركات لـ "جودة البقاء على قيد الحياة ، والسمعة من أجل التنمية" ، وتخدم كل عميل بكل إخلاص لإنشاء وضع مربح للجانبين.
