موثوق بنظام أنابيب شفة حلبة لحام طويل من الفولاذ المقاوم للصدأ

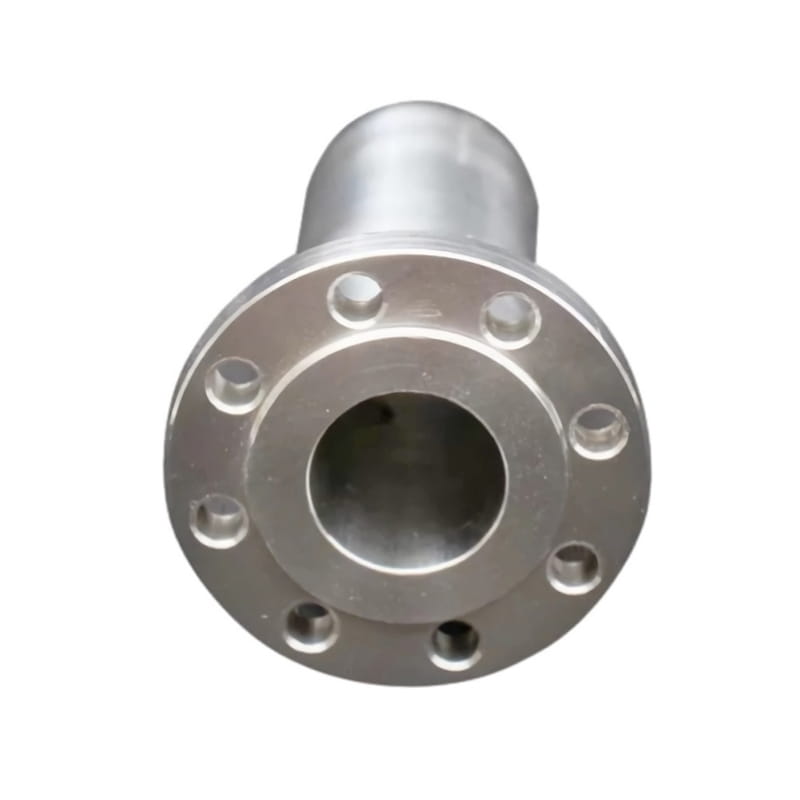

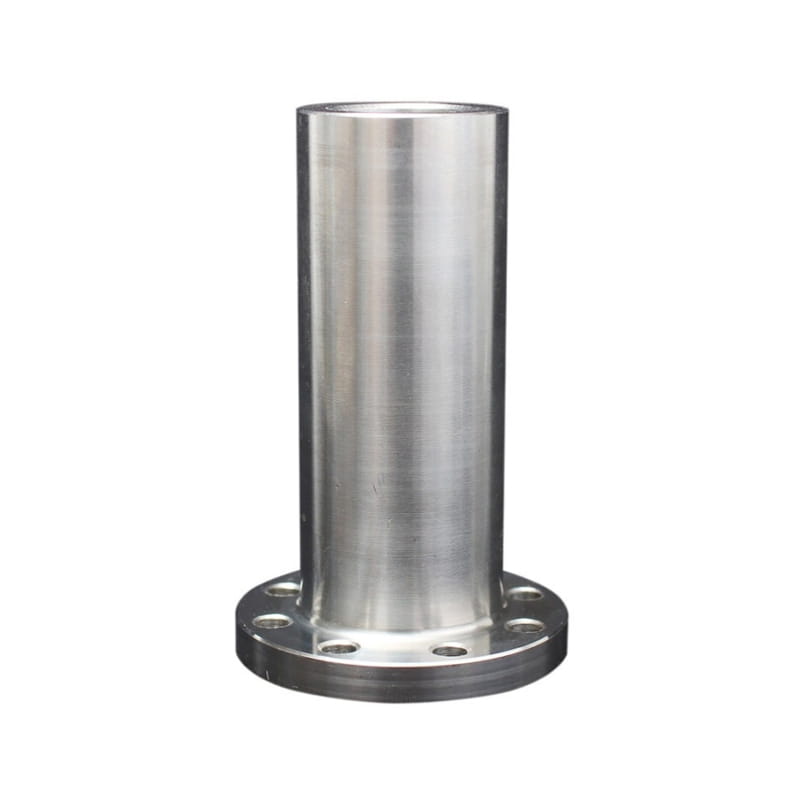

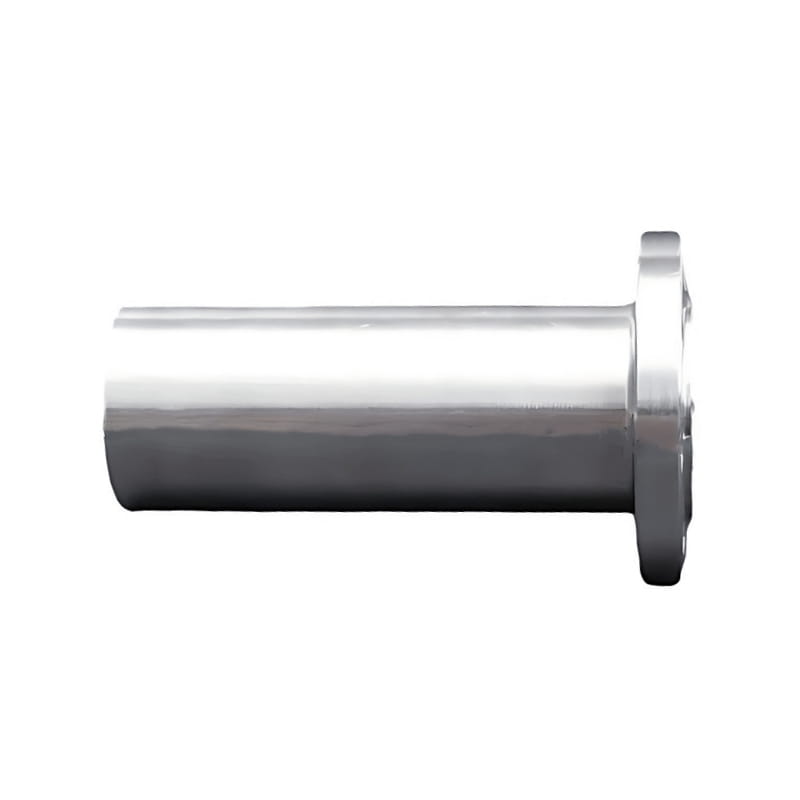

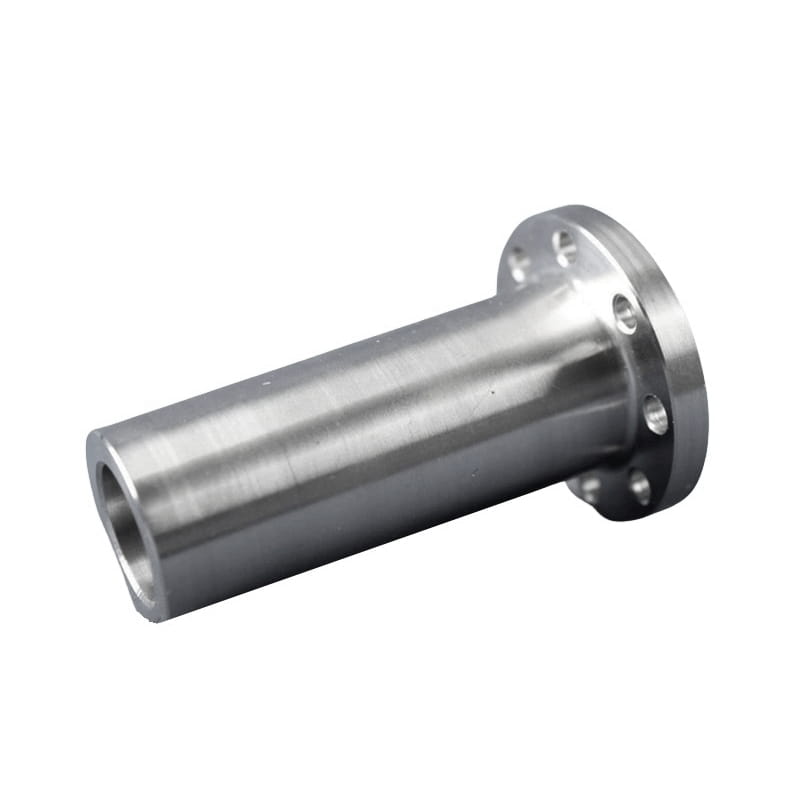

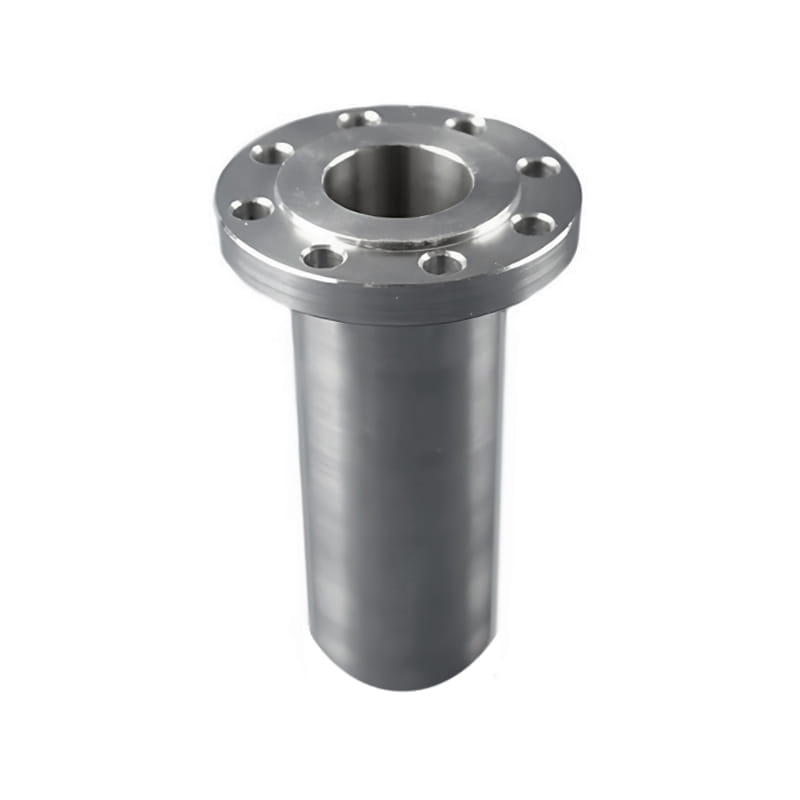

شفة عنق اللحام الطويلة هي مكون متخصص في أنظمة الأنابيب ، تتميز بعنقها أو المحور الممتد. تتميز شفاه الرقبة الملحومة بمركز طويل مدبب يقلل من حجمه من الأنبوب إلى التركيب. يقلل هذا التصميم من تركيز الإجهاد ، مما يجعله مثاليًا للتطبيقات ذات الضغط العالي ودرجات الحرارة العالية. يعزز الرقبة الممتدة الحافة ، مما يعزز توزيع الإجهاد ويقلل من خطر التعب. بالإضافة إلى ذلك ، تكون أنظمة الأنابيب أكثر أمانًا عند تعزيزها مع شعوبية لحام طويلة. يساعد هذا النوع من الحافة في موازنة الضغط وتغيرات درجات الحرارة في السائل الذي يتدفق في خط الأنابيب.

يتم تفضيل الشفاه الطويلة لحام الرقبة في البيئات الصناعية الحرجة بسبب سلامتها الهيكلية المعززة. والجدير بالذكر أن الرقبة الممتدة تسهل عمليات اللحام والتفتيش السهلة. يضمن مساحة كبيرة للحام اتصالًا آمنًا ، في حين أن الطول الممتد يبسط عمليات التفتيش من خلال توفير رؤية أفضل للوصول والوصول إليها.

تنتشر الشفاه الطويلة لحام عنق في صناعات توليد البتروكيماويات والنفط والغاز والطاقة ، مما يساهم في أنظمة أنابيب قوية وموثوقة. يضمن تصميمهم المتانة والسلامة ، مما يجعلهم خيارًا مفضلاً للتطبيقات التي يكون الأداء أمرًا بالغ الأهمية.

مقدمة

معيار	ANSI B16.5 ، ANSI B16.47 ، ANSI B16.36 ، ANSI B16.48 ، BS 4504 ، EN1092 ، UNI 2277/2278 ، DIN ، JIS ، SABS1123 ، GOST-12820 ، إلخ.
مادة	الفولاذ المقاوم للصدأ: A182 F304 ، A182F304L ، A182 F316 ، A182 F316L ، A182F321 ، A182 317H ، A182316TI ، F53 ، F51 إلخ الصلب الكربوني: A105 ، A350LF2 سبيكة الصلب: A182 F11 ، A182F22 ، A182F12 ، A182 F5 ، A182F91 ، A182 F9 إلخ
سطح	علاج الطلاء المضاد للركض ، الطلاء الأسود الزيت ، الشفاف الأصفر ، مطلي بالزنك ، غطس بارد وساخن مجلفن
يكتب	تزوير ، الآلات CNC
مقاس	1/2 "-24"
موعد التسليم	في غضون 5-30 يومًا بعد استلام الدفع مقدمًا
التعبئة	علاج الطلاء المضاد للركض ، الطلاء الأسود الزيت ، الشفاف الأصفر ، مطلي بالزنك ، غطس بارد وساخن مجلفن
طلب	الكيميائية ، مصانع النفط ، البتروكيماويات ، التعدين ، المصافي ، البناء ، الأسمدة ، بناء السفن ، محطات الطاقة ، نباتات الصلب ، الطاقة النووية ، البحرية ، النفط والغاز ، الدفاع ، الورق ، مصانع الجعة ، السكك الحديدية ، الأسمنت ، والهندسة ، إلخ.

فئة 150

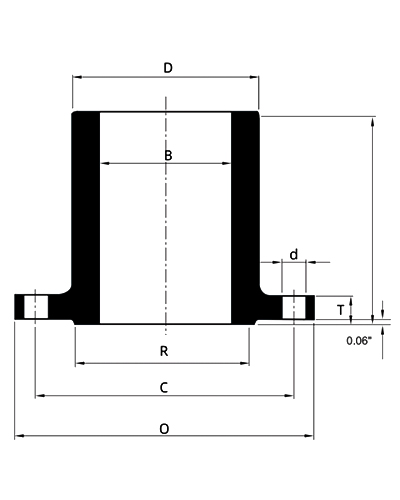

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	3.50	0.44	1.25	4	0.62	2.38	1.38	9.00	1.36
¾	0.75	3.88	0.50	1.62	4	0.62	2.75	1.69	9.00	2.27
1	1.00	4.25	0.56	2.00	4	0.62	3.12	2.00	9.00	3.17
1 ¼	1.25	4.26	0.62	2.38	4	0.62	3.50	2.50	9.00	4.54
1 ½	1.50	5.00	0.69	2.62	4	0.62	3.88	2.88	9.00	5.44
2	2.00	6.00	0.75	3.25	4	0.75	4.75	3.63	9.00	6.81
2 ½	2.50	7.00	0.88	3.75	4	0.75	5.50	4.13	9.00	9.98
3	3.00	7.50	0.94	4.25	4	0.75	6.00	5.00	9.00	11.35
3 ½	3.50	8.50	0.94	4.88	8	0.75	7.00	5.50	9.00	14.52
4	4.00	9.00	0.94	5.50	8	0.75	7.50	6.19	12.00	21.33
5	5.00	10.00	0.94	6.50	8	0.88	8.50	7.31	12.00	25.87
6	6.00	11.00	1.00	7.75	8	0.88	9.50	8.50	12.00	34.05
8	8.00	13.50	1.12	9.75	8	0.88	11.75	1063	12.00	46.30
10	10.00	16.00	1.19	12.00	12	1.00	14.25	12.75	12.00	64.92
12	12.00	19.00	1.25	14.38	12	1.00	17.00	15.00	12.00	93.07
14	14.00	31.00	1.38	16.00	12	1.12	18.75	16.25	12.00	95.79
16	16.00	23.50	1.44	18.00	16	1.12	21.25	18.50	12.00	111.68
18	18.00	25.00	1.56	20.00	16	1.25	22.75	21.00	12.00	122.58
20	20.00	25.50	1.69	22.00	20	1.25	25.00	23.00	12.00	141.19
24	24.00	32.00	1.88	26.25	20	1.38	29.50	27.25	112.00	192.04

الفئة 300

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	3.75	0.56	1.50	4	0.62	26.2	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	4.08
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.75	2.50	4	0.75	3.88	2.50	9.00	5.90
1 ½	1.50	6.12	0.81	2.75	4	0.88	4.50	2.88	9.00	6.81
2	2.00	6.50	0.88	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.00	3.94	8	0.88	5.88	4.13	9.00	11.35
3	3.00	8.25	1.12	4.62	8	0.88	6.62	5.00	9.00	15.89
3 ½	3.50	9.00	1.19	5.25	8	0.88	7.25	5.50	9.00	19.06
4	4.00	10.00	1.25	5.75	8	0.88	7.88	6.19	12.00	28.14
5	5.00	11.00	1.38	7.00	8	0.88	9.25	7.31	12.00	38.14
6	6.00	12.50	1.44	8.12	12	0.88	10.62	8.50	12.00	47367
8	8.00	15.00	1.62	10.25	12	1.00	13.00	10.63	12.00	67.19
10	10.00	17.50	1.88	12.62	16	1.12	15.25	12.57	12.00	95.34
12	12.00	20.50	2.00	14.75	16	1.25	17.75	15.00	12.00	124.85
14	14.00	23.00	2.12	16.75	20	1.25	20.25	16.25	12.00	147.09
16	16.00	25.50	2.25	19.00	20	1.38	22.50	18.50	12.00	173.41
18	18.00	28.00	2.38	21.00	24	1.38	24.75	21.00	12.00	211.11
20	20.00	30.50	2.50	23.12	24	1.38	27.00	23.00	12.00	249.16
24	24.00	36.00	2.75	27.62	24	1.62	32.00	27.25	12.00	353.21

فئة 400

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	3.75	0.56	1.50	4	0.62	26.20	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.266.50
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
3 ½	3.50	9.00	1.38	5.25	8	1.00	7.25	5.50	9.00	20.04
4	4.00	10.00	1.38	5.75	8	1.00	7.88	6.19	12.00	29.51
5	5.00	11.00	1.50	7.00	8	1.00	9.25	7.31	12.00	39.95
6	6.00	12.50	1.62	8.12	12	1.00	10.62	8.50	12.00	49.94
8	8.00	15.00	1.88	10.25	12	1.12	13.00	10.63	12.00	69.91
10	10.00	17.50	2.12	12.62	16	1.25	15.25	12.75	12.00	98.97
12	12.00	20.50	2.25	14.75	16	1.38	17.75	15.00	12.00	129.39
14	14.00	23.00	2.38	16.75	20	1.38	20.25	16.25	12.00	152.54
16	16.00	25.50	2.50	19.00	20	1.50	22.50	18.50	12.00	189.77
18	18.00	28.00	2.62	21.00	24	1.50	24.75	21.00	12.00	218.82
20	20.00	30.50	2.75	23.12	24	1.62	27.00	23.00	12.00	257.87
24	24.00	36.00	3.0	27.62	24	1.88	32.00	27.25	12.00	365.01

الفئة 600

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	3.75	0.56	1.50	4	0.62	2.62	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.26
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
4	4.00	10.75	1.50	6.00	8	1.00	8.50	6.19	12.00	34.95
5	5.00	13.00	1.75	7.50	8	1.12	10.50	7.31	12.00	55.84
6	6.00	14.00	1.88	8.75	12	0.88	11.50	9.50	12.00	69.08
8	8.00	16.50	2.19	10.75	12	1.25	13.75	10.63	12.00	93.97
10	10.00	20.00	2.50	13.50	16	1.38	17.00	12.75	12.00	147.09
12	12.00	22.00	2.62	15.75	20	1.38	19.25	15.00	12.00	178.42
14	14.00	23.75	2.75	17.00	20	1.50	20.75	16.25	16.00	213.83
16	16.00	27.00	3.00	19.50	20	1.62	23.75	18.50	16.00	289.65
18	18.00	29.25	3.25	21.50	20	1.75	25.75	21.00	16.00	331.42
20	20.00	32.00	3.50	24.00	24	1.75	28.50	23.00	16.00	415.86
24	24.00	37.00	4.00	28.25	24	2.00	33.00	27.25	16.00	549.34

الفئة 900

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.112	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	8.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	23.15
3	3.00	9.50	1.50	5.00	8	1.00	7.50	5.00	9.00	25.42
4	4.00	11.50	1.75	6.25	8	1.25	9.25	6.19	12.00	42.22
5	5.00	13.75	2.00	7.50	8	1.38	11.00	7.31	12.00	61.29
6	6.00	15.00	2.19	9.25	12	1.25	12.50	8.50	12.00	86.71
8	8.00	18.50	2.50	11.75	12	1.50	15.50	10.63	12.00	134.83
10	10.00	21.50	2.75	14.50	16	1.50	18.50	12.75	12.00	191.58
12	12.00	24.00	3.12	16.50	20	1.50	21.00	15.00	12.00	235.17
14	14.00	25.25	3.38	17.75	20	1.62	22.00	16.25	16.00	283.29
16	16.00	27.75	3.50	20.00	20	1.75	24.25	18.50	16.00	340.50
18	18.00	31.00	4.00	22.25	20	2.00	27.00	21.00	16.00	413.30
20	20.00	33.75	4.25	24.50	20	2.12	29.50	23.00	16.00	508.93
24	24.00	41.00	5.50	29.50	20	2.621	35.50	27.25	16.00	846.71

فئة 1500

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.12	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	9.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	25.42
3	3.00	10.50	1.88	5.25	8	1.25	8.00	5.00	9.00	30.41
4	4.00	12.25	2.12	6.38	8	1.38	9.50	6.19	12.00	49.94
5	5.00	14.75	2.88	7.75	8	1.62	11.50	7.31	12.00	82.17
6	6.00	15.50	3.25	9.00	12	1.50	12.50	8.50	12.00	97.61
8	8.00	19.00	3.62	11.50	12	1.75	15.50	10.63	12.00	152.99
10	10.00	23.00	4.25	14.50	12	2.00	19.00	12.75	12.00	247.88
12	12.00	26.50	4.88	17.75	16	2.12	22.50	15.00	12.00	429.48
14	14.00	29.50	5.25	19.50	16	2.38	25.00	16.25	16.00	506.66
16	16.00	32.50	5.75	21.75	16	2.62	27.75	18.50	16.00	622.43
18	18.00	36.00	6.38	23.50	16	2.88	30.50	21.00	16.00	759.99
20	20.00	38.75	7.00	25.25	16	3.12	32.75	23.00	16.00	882.12
24	24.00	46.00	8.00	30.00	16	3.62	39.00	27.25	16.00	1332.94

فئة 2500

NPs	التجويف	OD	شكرا	OD	لا. من الثقوب	حجم الثقب	دائرة الترباس	أثير الوجه ديا.	طول	وزن
(في)	ب (في)	س (في)	ر (في)	د (في)	(ثقوب)	د (في)	ج (في)	ص (في)	ل (في)	(كيلو)-
½	0.50	5.25	1.19	1.81	4	0.88	3.50	1.38	9.00	4.99
¾	0.75	5.50	1.25	2.06	4	0.88	3.75	1.69	9.00	5.90
1	1.00	6.25	1.38	2.25	4	1.00	4.25	2.00	9.00	8.17
1 ¼	1.25	7.25	1.50	2.88	4	1.12	5.12	2.50	9.00	12.25
1 ½	1.50	8.00	1.75	3.12	4	1.25	5.75	2.88	9.00	14.98
2	2.00	9.25	2.00	3.75	8	1.12	6.75	3.63	9.00	21.72
2 ½	2.50	10.50	2.25	4.50	8	1.25	7.75	4.13	9.00	29.96
3	3.00	12.00	2.62	5.25	8	1.38	9.00	5.00	9.00	44.03
4	4.00	14.00	3.00	6.50	8	1.62	10.75	6.19	12.00	72.18
5	5.00	16.50	3.62	8.00	8	1.88	12.75	7.31	12.00	112.59
6	6.00	19.00	4.25	9.25	8	2.12	14.50	8.50	12.00	162.53
8	8.00	21.75	5.00	12.00	12	2.12	17.25	10.63	16.00	267.40
10	10.00	26.50	6.50	14.75	12	2.62	21.25	12.75	16.00	452.63
12	12.00	30.00	7.25	17.38	12	2.88	24.38	15.00	16.00	618.80
