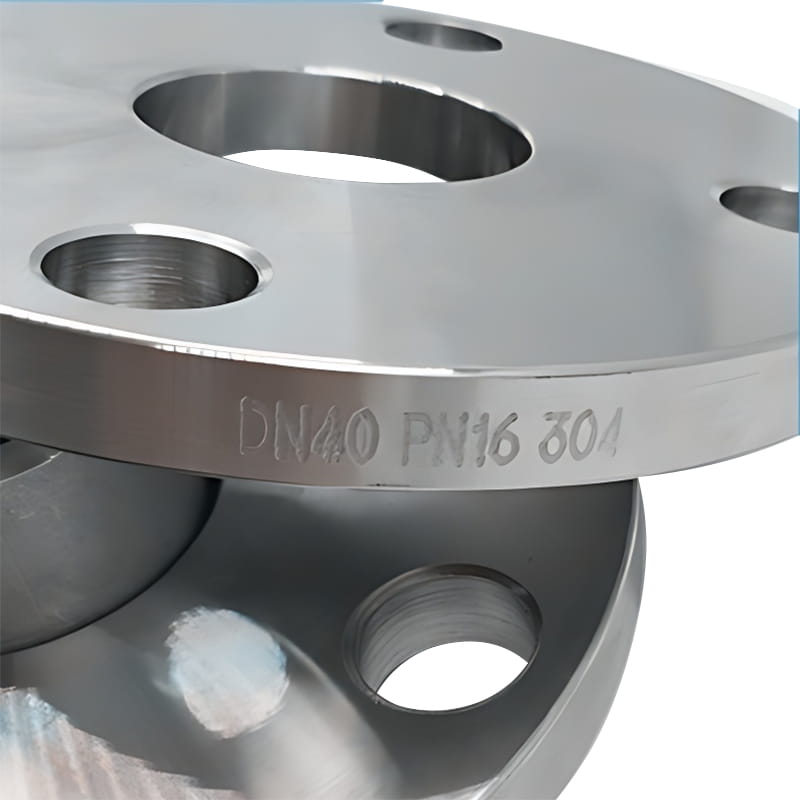

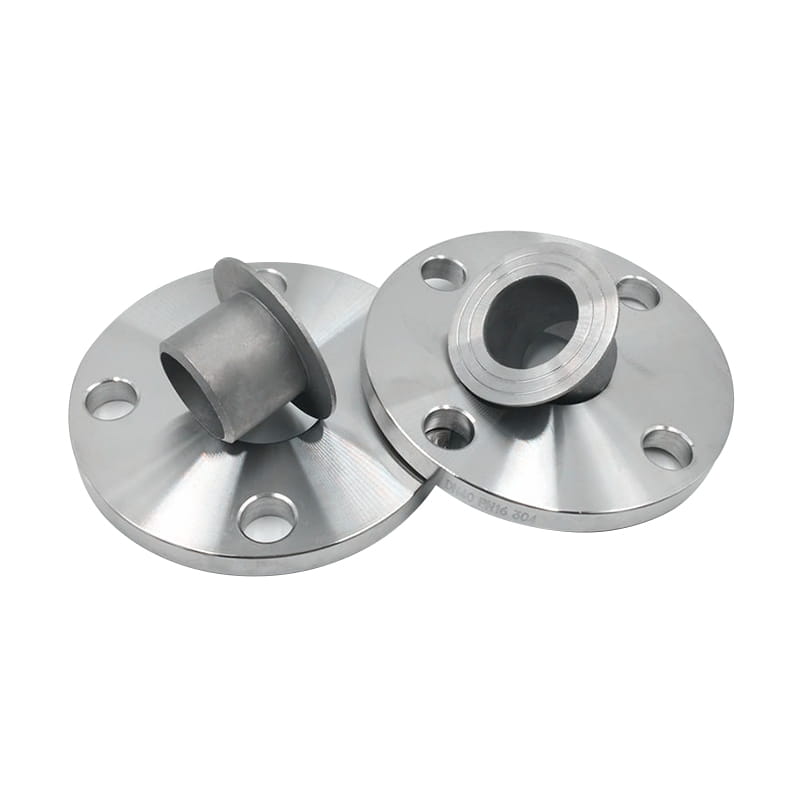

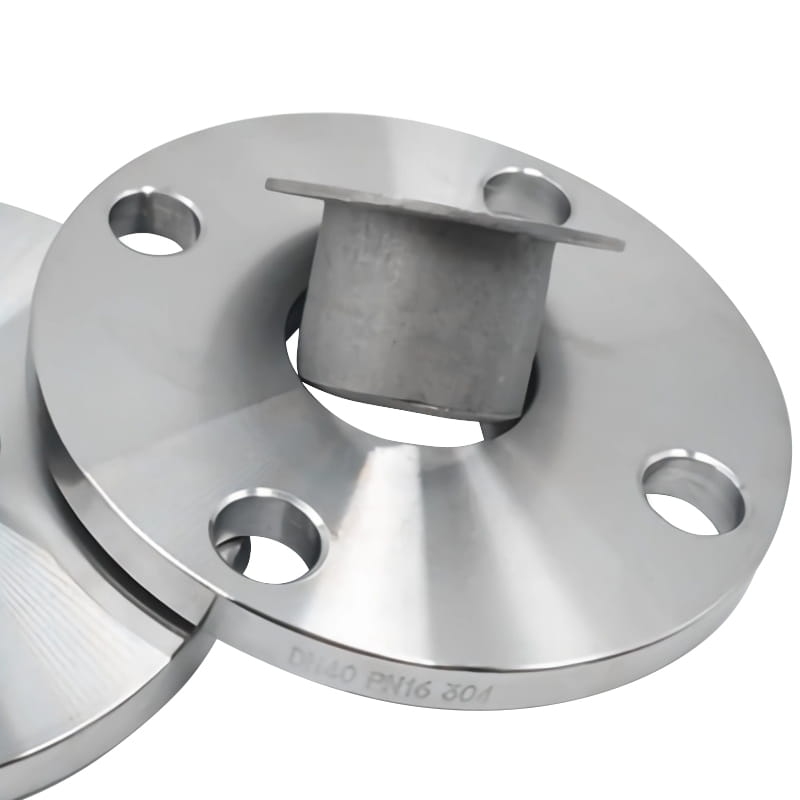

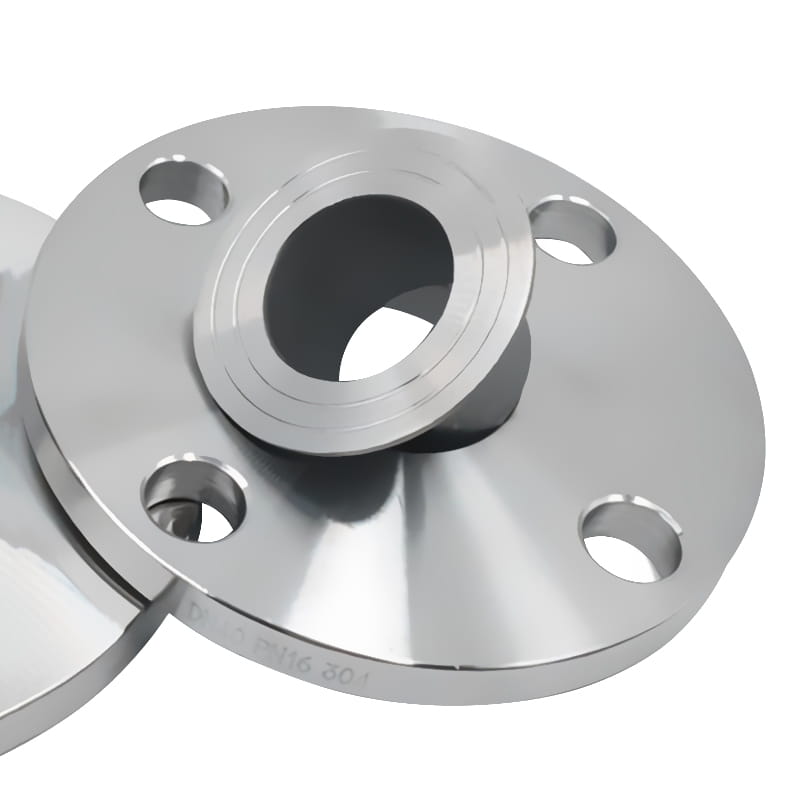

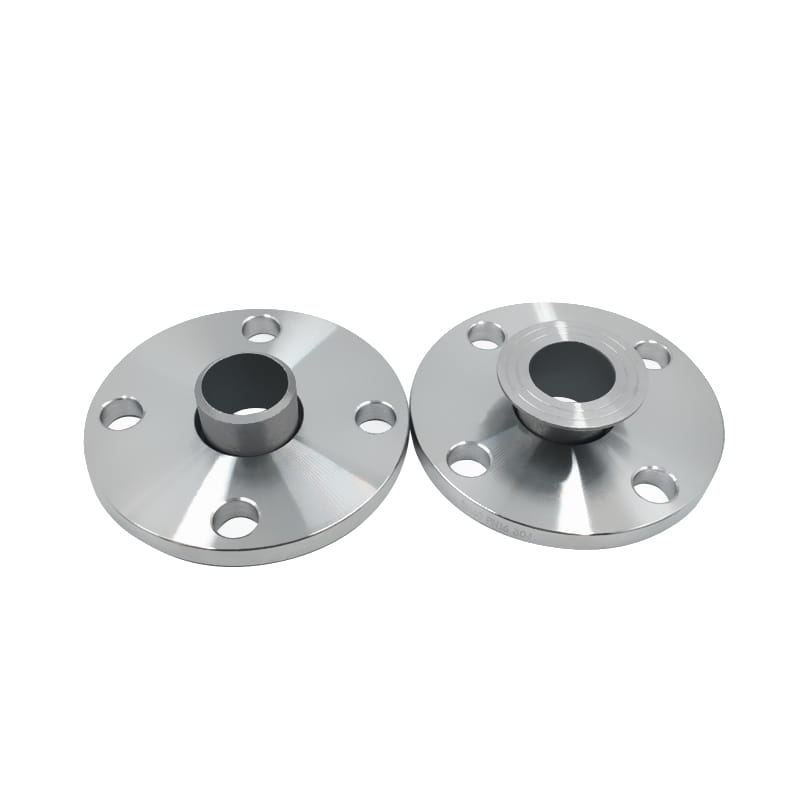

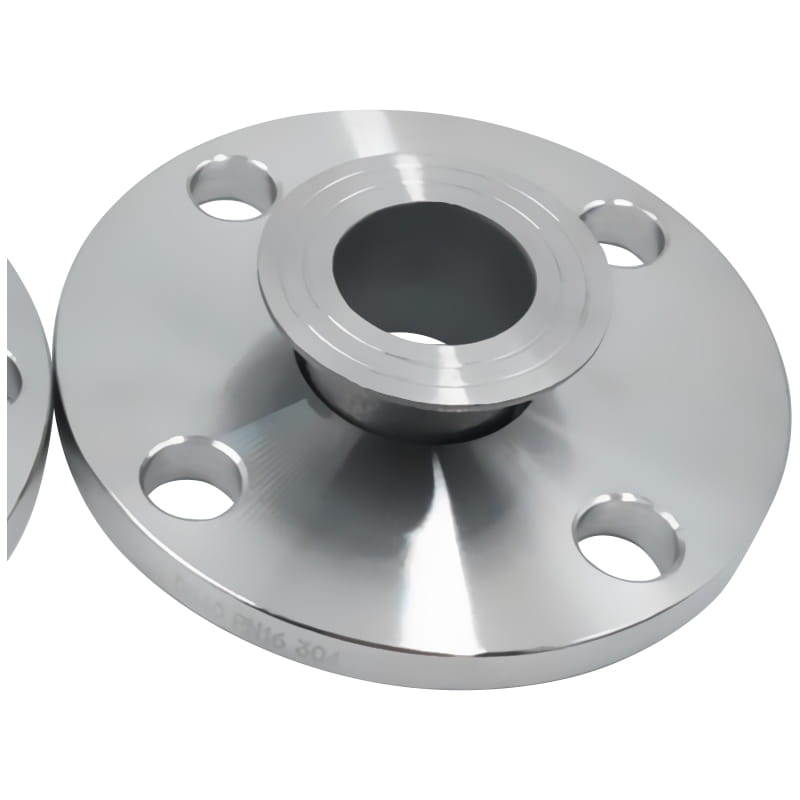

دقة تزوير شفة مفصل لاب SS مع نهايات كعب

لا يحتوي شفة مفصل اللفة على وجه مرفوع ، ويستخدم بالاقتران مع "نهاية كوب المفاصل في اللفة"- نهاية كعب المفصل في اللفة وشفة مفصل اللفة. يجب تجنب استخدامه في النقاط التي يحدث فيها إجهاد الانحناء الشديد.

نظرًا لأن شفة مفصل اللفة نفسها ليست ملحومة بالأنبوب ، فقد تدور لمحاذاة ثقوب الترباس بسهولة والتجميع والتفكيك أسهل بكثير. تعمل هذه الميزة على تبسيط مهام التثبيت والصيانة والإصلاح ، مما يقلل من التوقف عن العمل والتكاليف الإجمالية. يسمح تصميم الحافة بموازنة الزاوي للأنابيب ، مما يضمن وجود مفصل ضيق ومقاوم للتسرب حتى عندما لا تكون الأنابيب محاذاة مثالية.

قد تجمع الشقوق التي تشكلت بين السطح الداخلي لحمل الحافة والسطح الخارجي لعمود الكعب بسهولة ملوثات. يمكن أن تمثل الملوثات التي تم جمعها مشكلة وتؤدي إلى تآكل شق.

عادة ما يتم استخدامها في تطبيقات الضغط المنخفض ، مثل البتروكيماويات ، والنفط والغاز ، ومعالجة المياه ، والغذاء والمشروبات ، وصناعات المعالجة الكيميائية.

السابق ：No previous article
التالي:تلميع مجموعة شفة مفصل اللفة من الفولاذ المقاوم للصدأ

مقدمة

معيار	ANSI/ASME: ANSI B16.5 ، ANSI B16.47 ، MSS SP44 ، ANSI B16.36 ، ANSI B16.48
مادة	الصلب الكربوني: ASTM A105 ، A350 LF2 الفولاذ المقاوم للصدأ: A182 F304/F304L/F316/F316L/F321 سبيكة الصلب: ASTM A182 ، GR F1 ، F11 ، F22 ، F5 ، F9 ، F91
سطح	مصقولة ， انفجار اللقطة ، والرمال ، وما إلى ذلك
يكتب	مزورة ، معالجة بالحرارة وآليها
مقاس	1/2 '' إلى 48 "
موعد التسليم	في غضون 5-30 يومًا بعد استلام الدفع مقدمًا
التعبئة	حالة خشبية تصدير قياسية أو كما طلبت
طلب	البتروكيماويات ، النفط والغاز ، معالجة المياه ، الغذاء والمشروبات ، وصناعات المعالجة الكيميائية ، إلخ.

PN10

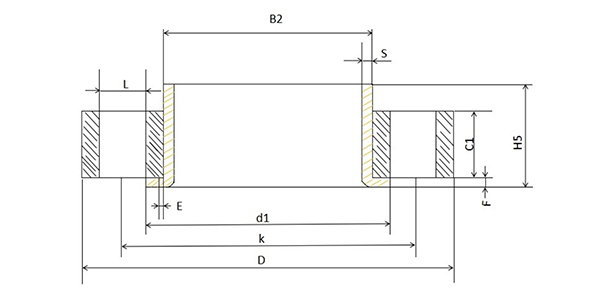

دN	الأنابيب Oد	د	B2	C1	ك	ه	ل	qtty.	وزن
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

دN	الأنابيب OD	D	B2	C1	ك	ه	ل	qtty.	وزن
50	60.3	165	65	20	125	5	18	4	2.52
	53.0 - 54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

DN	الأنابيب OD	D	B2	C1	ك	ه	ل	qtty.	وزن
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

DN	الأنابيب OD	D	B2	C1	ك	ه	ل	qtty.	وزن
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97

التطبيقات
