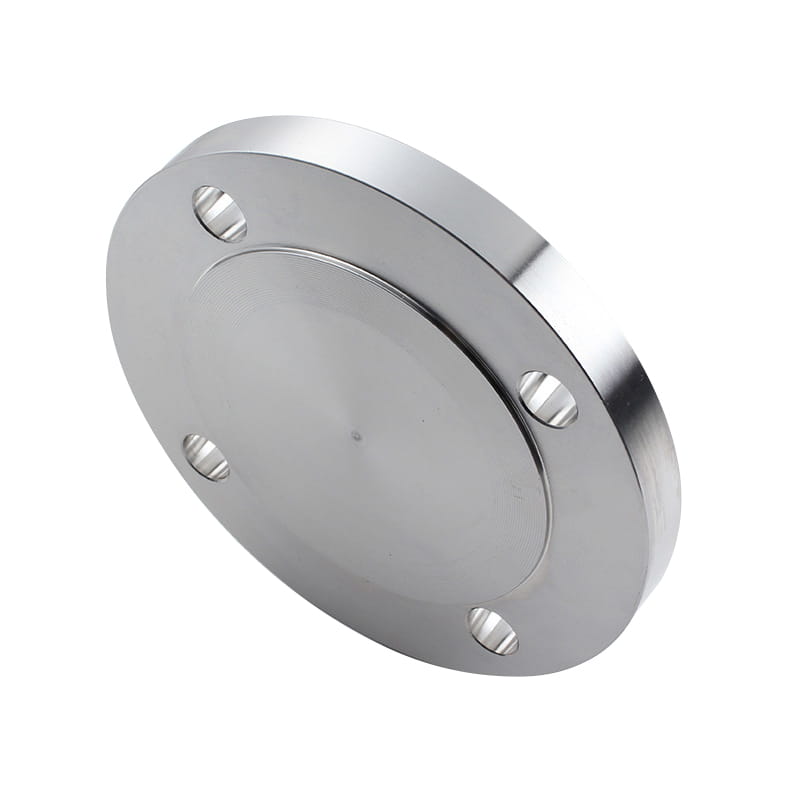

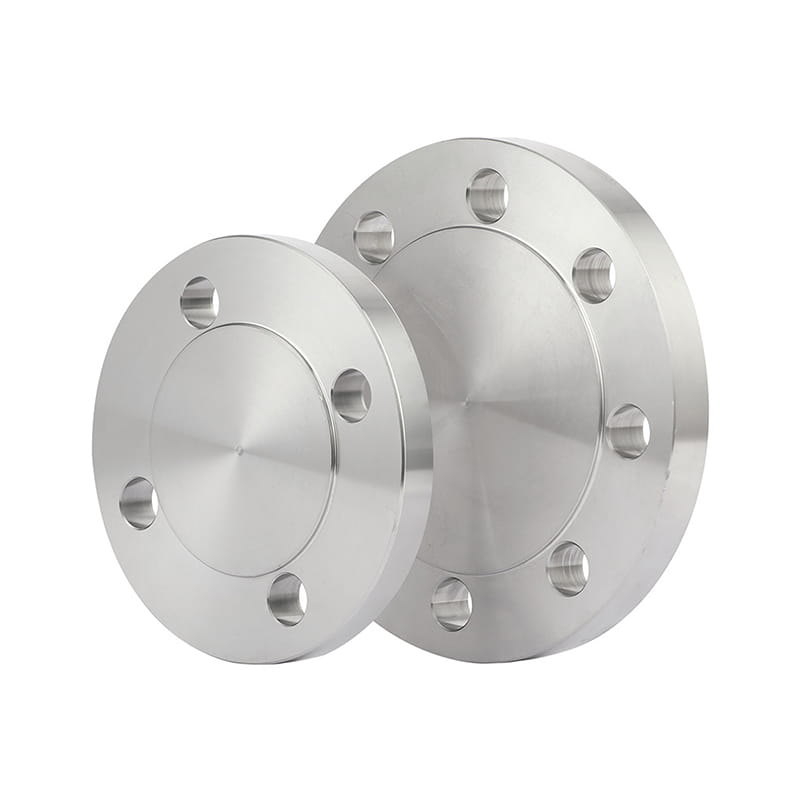

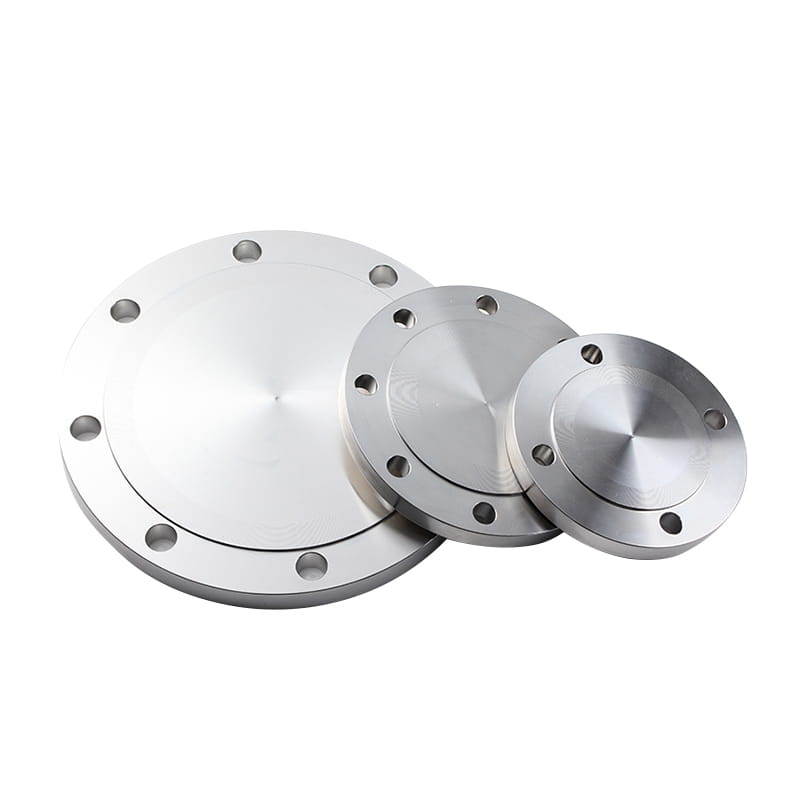

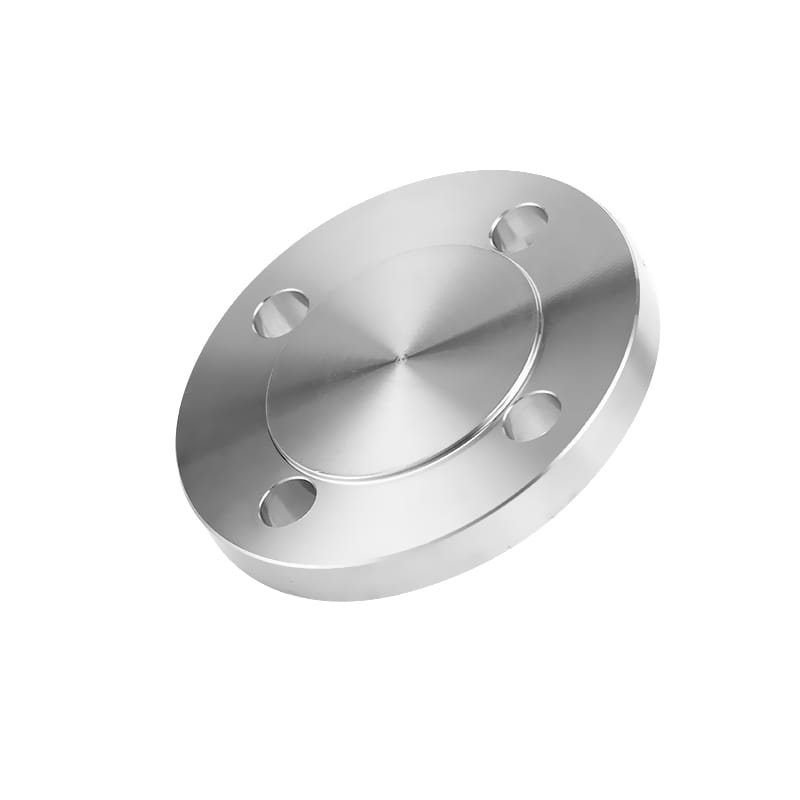

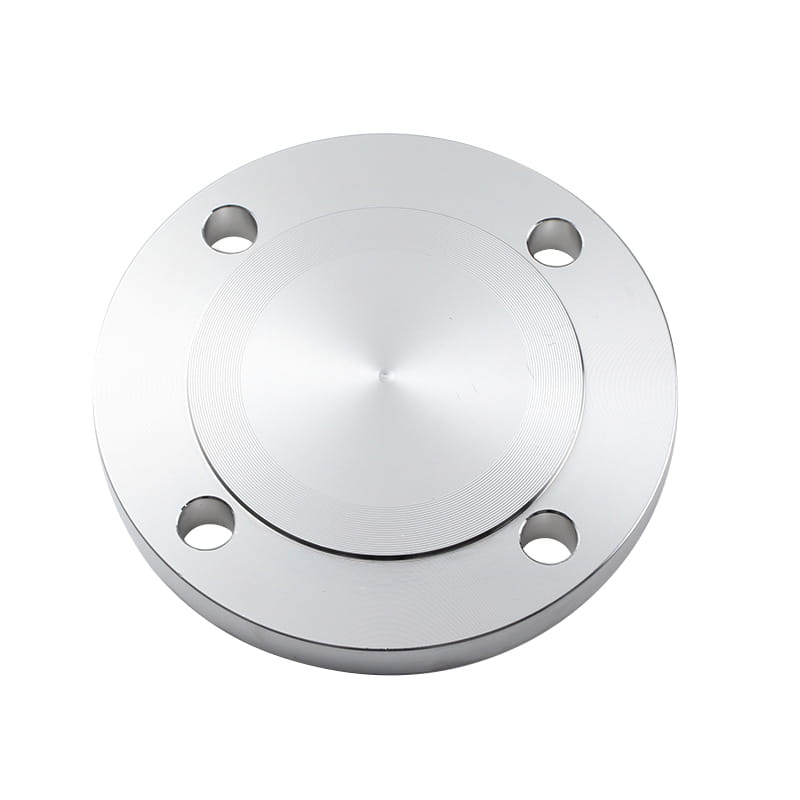

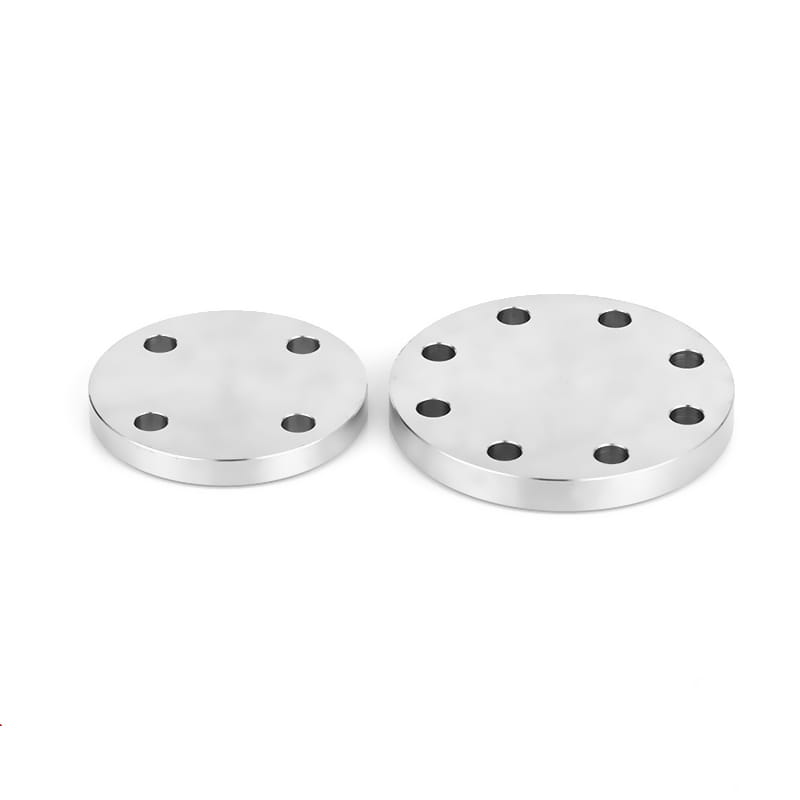

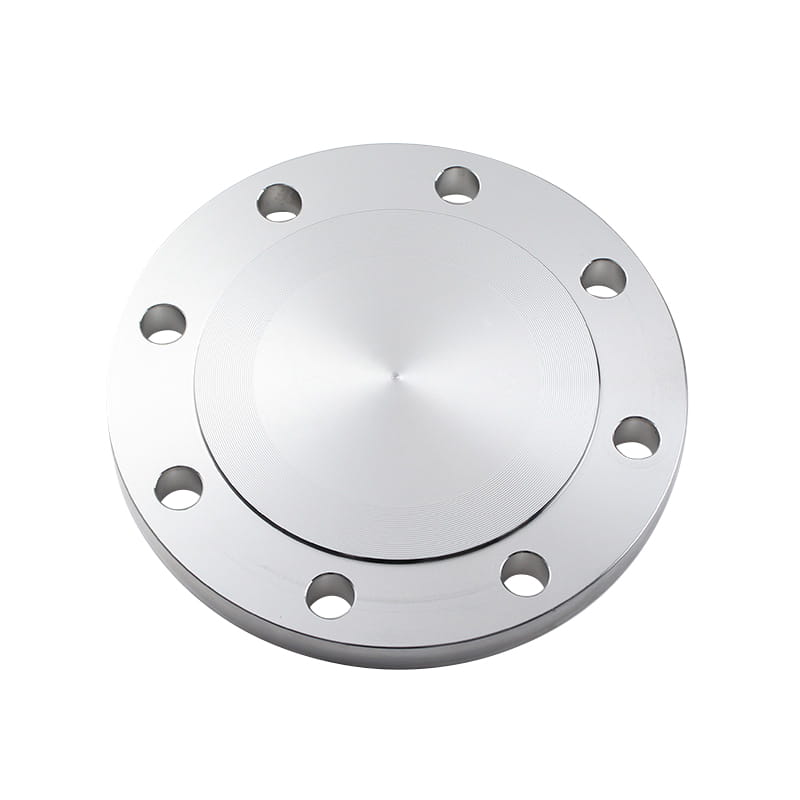

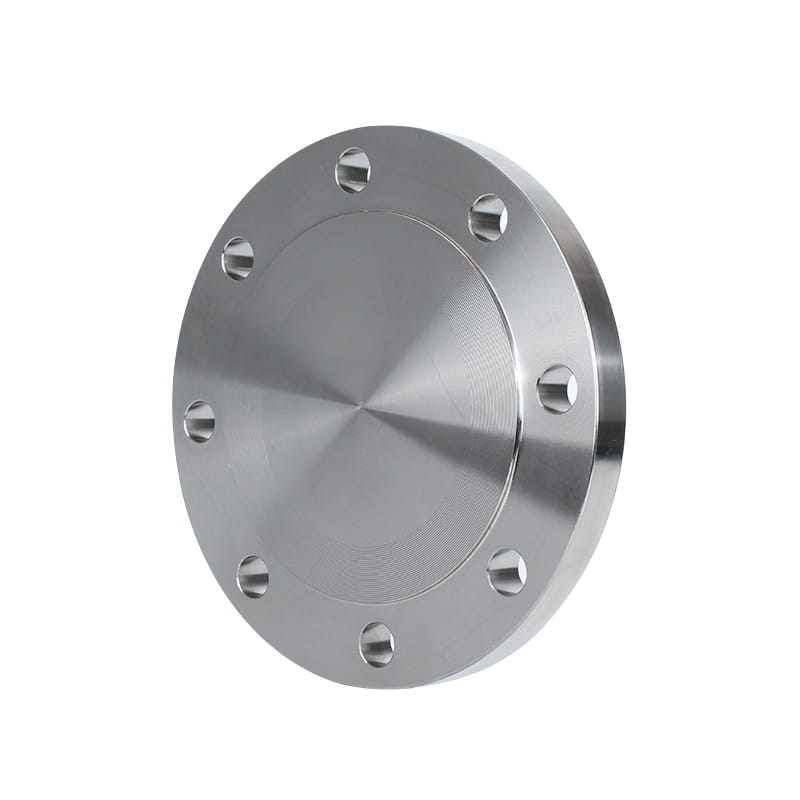

يلعب Blind Flange دورًا حيويًا في نظام خط الأنابيب. يتميز بلوحة صلبة بدون تجويف ، ويختم بشكل فعال نهاية الأنبوب أو الوعاء. إنه جزء مهم من صيانة خطوط الأنابيب والاختبار والعزل.
تم تصميمها في مواد مختلفة مثل الصلب الكربوني والفولاذ المقاوم للصدأ والصلب من السبائك ، فهي توفر المتانة والمرونة في ظل ظروف تشغيل متنوعة ومستويات الضغط. تشمل الأنواع الشائعة الوجه المرتفع (RF) والوجه المسطح （FF） ، مع ضمان الختم الآمن لتقليل مخاطر التسرب.
تستخدم الشفاه الأعمى على نطاق واسع في الصناعات مثل النفط والغاز والمعالجة البتروكيماوية والكيميائية ، وتوفر تعدد الاستخدامات للتطبيقات التي تتطلب إغلاقًا مؤقتًا أو دائمًا لنقاط إنهاء خطوط الأنابيب. أبعادها الموحدة وتوافقها مع أحجام الأنابيب المختلفة تجعلها حلاً فعالًا لضمان سلامة النظام وسلامة النظام أثناء التفتيش أو التنظيف أو التعديل.
مقدمة
| معيار | ANSI/ASME B16.5 ، DIN ، JIS ، BS ، GB |
| مادة | الفولاذ المقاوم للصدأ (عادة ASTM A182 F304 ، F316 ، F321 ، F347) |
| سطح | زيت مضاد للانتعاش ، والرسم (الأسود ، الأصفر) ، الجلفنة ، طلاء الطاقة |
| يكتب | تزوير ، القطع الميكانيكية |
| مقاس | 1/8 "NB - 48" NB |
| موعد التسليم | في غضون 5-30 يومًا بعد استلام الدفع مقدمًا |
| التعبئة | صندوق خشبي ، مخصص وفقًا لمتطلبات العملاء |
| طلب | يتم استخدام الشفاه العمياء الفولاذ المقاوم للصدأ بشكل شائع في سيناريوهات التطبيق المختلفة في الصناعات مثل النفط والغاز والكيمياء والبتروكيماويات وتوليد الطاقة. . |
الشفاه العمياء PN6

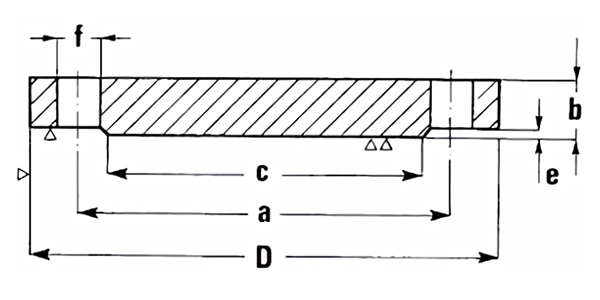

| دN | د | أ | ج | ب | ه | و | الترباس | لا ثقوب |
| 10 | 75 | 50 | 35 | 12 | 2 | 11 | M10 | 4 |
| 15 | 80 | 55 | 40 | 12 | 2 | 11 | M10 | 4 |
| 20 | 90 | 65 | 50 | 14 | 2 | 11 | M10 | 4 |
| 25 | 100 | 75 | 60 | 14 | 2 | 11 | M10 | 4 |
| 32 | 120 | 90 | 70 | 14 | 2 | 14 | M12 | 4 |
| 40 | 130 | 100 | 80 | 14 | 3 | 14 | M12 | 4 |
| 50 | 140 | 110 | 90 | 14 | 3 | 14 | M12 | 4 |
| 65 | 160 | 130 | 110 | 14 | 3 | 14 | M12 | 4 |
| 80 | 190 | 150 | 128 | 16 | 3 | 18 | M16 | 4 |
| 100 | 210 | 170 | 148 | 16 | 3 | 18 | M16 | 4 |
| 125 | 240 | 200 | 178 | 18 | 3 | 18 | M16 | 8 |
| 150 | 265 | 225 | 202 | 18 | 3 | 18 | M16 | 8 |
| 200 | 320 | 280 | 258 | 20 | 3 | 18 | M16 | 8 |
| 250 | 375 | 335 | 312 | 22 | 3 | 18 | M16 | 12 |
| 300 | 440 | 395 | 365 | 22 | 4 | 22 | M20 | 12 |
| 350 | 490 | 445 | 415 | 22 | 4 | 22 | M20 | 12 |
| 400 | 540 | 490 | 465 | 22 | 4 | 22 | M20 | 16 |
| 450 | 595 | 550 | 520 | 24 | 4 | 22 | M20 | 16 |
| 500 | 645 | 600 | 570 | 24 | 4 | 22 | M20 | 20 |
| 600 | 755 | 705 | 670 | 30 | 5 | 26 | M24 | 20 |
| 700 | 860 | 810 | 775 | 40 | 5 | 26 | M24 | 24 |
| 800 | 975 | 920 | 880 | 44 | 5 | 30 | M27 | 24 |
| 900 | 1075 | 1020 | 980 | 48 | 5 | 30 | M27 | 24 |
| 1000 | 1175 | 1120 | 1080 | 52 | 5 | 30 | M27 | 28 |
| 1200 | 1405 | 1340 | 1295 | 60 | 5 | 33 | M30 | 32 |
| 1400 | 1630 | 1560 | 1510 | 68 | 5 | 36 | M33 | 36 |
| 1600 | 1830 | 1760 | 1710 | 76 | 5 | 36 | M33 | 40 |
| 1800 | 2045 | 1970 | 1920 | 84 | 5 | 39 | M36 | 44 |
| 2000 | 2265 | 2180 | 2125 | 92 | 5 | 42 | M39 | 48 |
الشفاه العمياء PN10
| DN | D | أ | ج | ب | ه | و | الترباس | لا ثقوب |
| 10 | 90 | 60 | 40 | 16 | 2 | 14 | M12 | 4 |
| 15 | 95 | 65 | 45 | 16 | 2 | 14 | M12 | 4 |
| 20 | 105 | 75 | 58 | 18 | 2 | 14 | M12 | 4 |
| 25 | 115 | 85 | 68 | 18 | 2 | 14 | M12 | 4 |
| 32 | 140 | 100 | 78 | 18 | 2 | 18 | M16 | 4 |
| 40 | 150 | 110 | 88 | 18 | 3 | 18 | M16 | 4 |
| 50 | 165 | 125 | 102 | 18 | 3 | 18 | M16 | 4 |
| 65 | 185 | 145 | 122 | 18 | 3 | 18 | M16 | 8 |
| 80 | 200 | 160 | 138 | 20 | 3 | 18 | M16 | 8 |
| 100 | 220 | 180 | 158 | 20 | 3 | 18 | M16 | 8 |
| 125 | 250 | 210 | 188 | 22 | 3 | 18 | M16 | 8 |
| 150 | 285 | 240 | 212 | 22 | 3 | 22 | M20 | 8 |
| 200 | 340 | 295 | 268 | 24 | 3 | 22 | M20 | 8 |
| 250 | 395 | 350 | 320 | 26 | 3 | 22 | M20 | 12 |
| 300 | 445 | 400 | 370 | 26 | 4 | 22 | M20 | 12 |
| 350 | 505 | 460 | 430 | 26 | 4 | 22 | M20 | 16 |
| 400 | 565 | 515 | 482 | 26 | 4 | 26 | M24 | 16 |
| 450 | 615 | 565 | 532 | 26 | 4 | 26 | M24 | 20 |
| 500 | 670 | 620 | 585 | 28 | 4 | 26 | M24 | 20 |
| 600 | 780 | 725 | 685 | 34 | 5 | 30 | M27 | 20 |
| 700 | 895 | 840 | 800 | 38 | 5 | 30 | M27 | 24 |
| 800 | 1015 | 950 | 905 | 42 | 5 | 33 | M30 | 24 |
| 900 | 1115 | 1050 | 1005 | 46 | 5 | 33 | M30 | 28 |
| 1000 | 1230 | 1160 | 1110 | 52 | 5 | 36 | M33 | 28 |
| 1200 | 1455 | 1380 | 1330 | 60 | 5 | 39 | M36 | 32 |
| 1400 | 1675 | 1590 | 1535 |
| 5 | 42 | M39 | 36 |
| 1600 | 1915 | 1820 | 1760 |
| 5 | 48 | M45 | 40 |
| 1800 | 2115 | 2020 | 1960 |
| 5 | 48 | M45 | 44 |
| 2000 | 2325 | 2230 | 2170 |
| 5 | 48 | M45 | 48 |
تأسست في عام 2007 وانتقلت إلى منطقة التنمية الاقتصادية Longyou ، مقاطعة تشجيانغ ، في عام 2022. ويغطي مساحة تبلغ 130،000 متر مربع ، وأكثر من 30 خطًا للإنتاج ، و 300 عامل ، و 20 شخصًا ، و 30 شخصًا تفتيشًا ، وإنتاجًا سنويًا قدره 50000 طن.
لقد اجتاز نظام إدارة الجودة ISO9001: 2008 ، PED 97/33/EC Eu Eu Eure معدات الضغط ، ترخيص تصنيع المعدات الخاص الصين (أنبوب الضغط) TS ، شهادة ASME ، ومؤسسة الإقليمات ، نظام إدارة التقييم ، (CCS). (LR) ، Deutsche Veritas (GL) ، Bureau Veritas Society (BV) ، Det Norske Veritas (DNV) ، والسجل الكوري لشهادة المصنع للشحن (KR).
تشمل المنتجات الرئيسية أنابيب الفولاذ المقاوم للصدأ ، وتجهيزات الأنابيب ، والشفاه ، والصمامات ، وما إلى ذلك ، والتي تستخدم على نطاق واسع في صناعة البترول ، والصناعة الكيميائية ، والصناعة النووية ، والصهر ، وبناء السفن ، والمستحضرات الصيدلانية ، والغذاء ، وحفظ المياه ، والطاقة الكهربائية ، والمعدات الميكانيكية ، وغيرها من الملاعب. تلتزم الشركة بمقياس الشركات لـ "جودة البقاء على قيد الحياة ، والسمعة من أجل التنمية" ، وتخدم كل عميل بكل إخلاص لإنشاء وضع مربح للجانبين.
